Dinamik Hız Azaltımı ve Döner Yükseltme için Zorlu Hava Soğutma Değişken Frekanslı Sürücü
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | EC |
| Model numarası | HV500 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | Karton, Kontrplak Kutu |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Koruma Sınıfı | IP20 | Soğutma yolu | cebri hava soğutma |
|---|---|---|---|
| Verimlilik | 5,5 kW~22 kW: ≥%93; 30 kW'ın üstünde: ≥%95 | Giriş gerilimi | 200V (-%15) ~240V (+%10) 3 Faz, 380V (-%15) ~480V (+%10) 3 Faz, 500V (-%15) ~690V (+%10) 3 Faz |
| Giriş frekansı | 50Hz/60Hz±5% | Çıkış Voltajı | 0V~Giriş voltajı |
| Çıktı Sıklığı | 0Hz~500Hz | ||
| Vurgulamak | Hava Soğutma Değişken Frekanslı Sürücü,Döner Frekanslı Sürücü |
||
Ürün Açıklaması

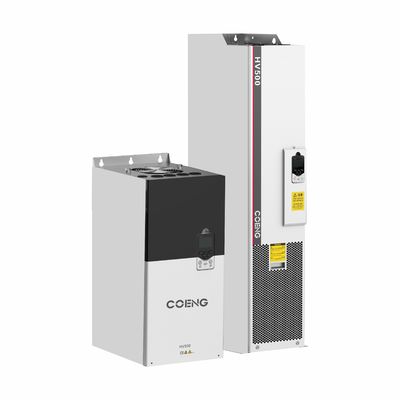

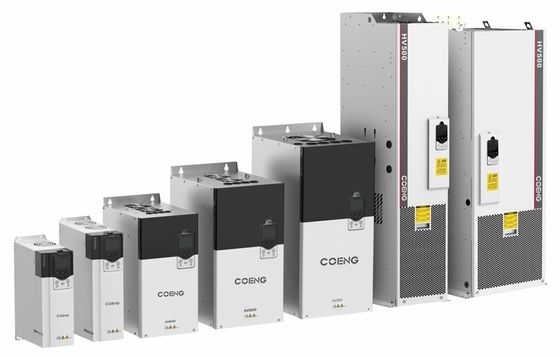

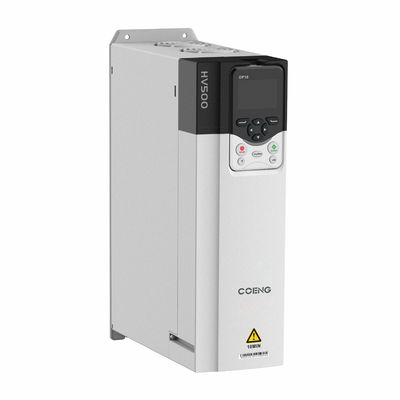

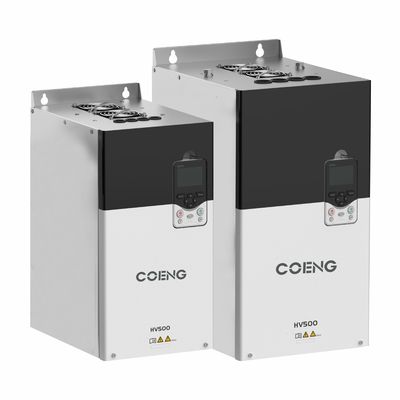

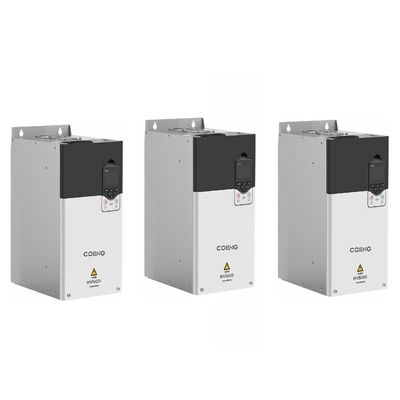

HV500 Yüksek Performanslı VFD Değişken Frekans Sürücü Değiştiricisi Vektör Kontrol Frekans Değiştiricisi
Ürün Tanımı
HD2000 mühendislik VFD'sinin üstün kontrol performansına dayanarak, HV500 universal ürün kavramlarına sahip yüksek performanslı bir VFD'dir.kullanımı kolay ve sürebilir orta/yüksek endüstriyel ve tek tahrikli uygulamalar için.
HV500, metalürji, kaldırma ekipmanları, kağıt üretimi, kimyasal, madencilik, tekstil, kıyı enerjisi ve enerji depolama endüstrilerinde yaygın olarak kullanılır.
ÜrünÖzellikleri
HV500 VFD özellikleri
Dayanıklılık
· Yük işlemi sırasında 3M3 mekanik titreşimlerini karşılamak ve otomobil, metalürji vb. gibi sert titreşim durumlarında ürünün dayanıklılığını artırmak.
· Hassas bileşenlerden ayrı bağımsız hava borusu tasarımı ve sert ortamlara uyumluluk geliştirme
· Dahili dinamik bağlantı sıcaklık modeli, benzersiz kısa devre ve diğer koruma teknolojisi, ürünlerin güvenliğini artırır
· Üç anti boya ve otomatik püskürtme, tek kart ve tam makine tamamen otomatik ölçümdür100% yaşlanma testi, kapsamlı ürün kalitesi koruması
HV500 VFD özellikleri
Çeşitlilik
· CE, cULus, STO Uluslararası Sertifikasyon Standartı, RoHS ile Uyumlu
· Açık Loop V/F, Açık Loop vektör kontrolü (OLVC) Kapalı Loop vektör kontrolü (CLVC)
· Senkronizasyon motoru, elektrikli uyarıcı senkronizasyon motoru ve diğer motor sürücü kontrolü gibi destek
· Geniş giriş voltaj aralığı, 220V (200~240V), 380V (380~480V) ve 690V (500~690V) desteği
· Profibus, CANopen, Ethercat, Profinet IO ve Modbus'u destekle
Uygulanabilirlik
· Dış 24V DC giriş gücünü, güvenli ve hızlı hata ayıklamayı ve uygulamayı destekler
· Kolay kablolama ve kurulum alanı tasarrufu için yerleşik fren üniteleri
· "Kitap" tipi tasarım, dikişsiz yan yana montaj, montaj alanını tasarruf etmektir
LCD Ekran Paneli, Destek APP ve hopeInsight yazılımı, Akıllı bağlantı ve izleme, Çevrimiçi Komisyonlama ve Hata Ayarlama
Mükemmel Kontrol
Efendinin ve Kölenin Kontrolü
Master-slave kontrol fonksiyonu öncelikle çoklu makine uygulamaları için tasarlanmıştır ve tahrik aktüatörünün sert ve esnek bağlantılarını destekler.Efendi hızı ve köle de torku kontrol eder.Esnek bağlantıda, efendi ve köle hem hızı kontrol edebilirler. efendi-köle kontrol modunda, dış kontrol sinyali yalnızca efendiye bağlanır, bu da hızı kontrol eder.
Serial iletişim bağlantısı aracılığıyla.
Döner tepkisi
Teknik
· Döner kontrol modu altında tork artırmak, mevcut yanıt süresi 2ms
Uyumlu
· Harekete geçirme akımı ve tork akımı yüksek derecede kopyalanmış, yüksek yük kapasitesi geniş hız düzenleme aralığı, mükemmel dinamik yanıt
Manyetik zincir gözlemleri ve hız tahminleri için temel teknik noktalar
· Tam düzenli kapalı döngü manyetik zincir gözlemcisi kullanarak,Motor hızı ve statör direnci, statör akımının tahmin edilen hatasına ve rotör manyetik zincirinin tahminine göre uyarlanabilir bir şekilde belirlenir.
· Doğru manyetik zincir gözlem ve hız tahmin modeli, OLVC kontrol modunda garanti edilen 0.5HZ 150% yüksek başlangıç tork, yanı sıra açık halka sıfır hızlı süzme fonksiyonu
Hızlı hata ayıklama yazılımı
VFD'ler optik fiber yoluyla PC'ye bağlanır. Yazılım, seri parametresi ayarları, hata verisi indirme ve dalga şekli analizi gibi çok sayıda profesyonel hata ayıklama işlevine sahiptir.Yüksek hızlı osiloskop ve çok sayıda düzenleme fonksiyonu, yazılım
seri veya Ethernet iletişimini destekler, böylece yazılım seri iletişim yoluyla inverteri koruyabilir,Ama aynı zamanda inverterin Ethernet bakımı ile merkezi kontrol odası üzerindenŞema şöyle:
Operasyon paneli
HIC200-OP-10-W, yüksek performanslı aktarım ürünleri için bağımsız olarak geliştirilen, bilgilendirici, kullanıcı dostu bir akıllı operatör panelisidir.
ve kullanımı kolaydır ve panelin farklı yapılandırmalarına göre, iki türde ayrılır: Wi-Fi fonksiyonu ve Wi-Fi fonksiyonu olmadan,
Yüksek performanslı, tek şanzımanlı, çoklu VFD sistemine uygun şekilde uygulanabilir, sistemi izleyebilir ve ayarlayabilir.
Aksesuar
| İsteğe bağlı | Modül | Görev |
| Klavye tabanı | HVKMB | Duruma bağlı olarak, taban belirtilen pozisyonda kurulabilir ve sürücü Klavye ile çalıştırılabilir. |
| İletişim Adaptörü | HVCOM-USB | Sürücü bu seçenek aracılığıyla bilgisayarla yüksek hızlı iletişim sağlayabilir |
| Profibus-DP Genişletme Kartı | HVCOM-DP | Bu Profibus-DP otobüs iletişim için, Bu inverterlerin izleme ve teşhis yerine getirebilir |
| ABZ artışlı kodu Disk Genişleme Kartı |
HVPG-ABZ | Kod diski genişleme kartı, ABZ sinyal çıkışı için artan kod diski, güç programlanabilir kontrolü, uyumlu kod diskinin tek / bipolar çıkışı |
| CANopen Genişleme Kartı | HVCOM-CAN | CANopen otobüs iletişim için, o inverterlerin izleme ve teşhis yerine getirebilir |
| Üç fazlı voltaj algılama modülü |
HVVMU | Üç fazlı voltaj algılama, kalıcı manyetik senkroniz motor için kullanılabilir Yumuşak başlangıç şebekesi, hız takip ve diğer işlevler |
Teknik Özellik
| Teknik Özellik | ||
| Giriş/çıkış Güç |
Giriş Uin | 200V (-15%) ~ 240V (+ 10%) 3Faz, 380V (-15%) ~ 480V (+ 10%) 3Faz, 500V (-15%) ~ 690V (+10%) 3Faza |
| Girdi Sıklığı | 50Hz/60Hz±5% | |
| Uin dengesizlik derecesi | % ≤3 | |
| Çıktı Uout | 0V~Giriş Uin | |
| Çıktı Sıklığı | 0Hz~500Hz | |
| Kontrol Performans |
Motor Türü | Eşzamanlı / Eşzamanlı |
| Kontrol Yöntemi | V/F, OLVC (Açık döngü vektör kontrolü), CLVC (Kapalı döngü vektör kontrolü) | |
| Hız düzenlemesi aralığı | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Başlangıç Döner | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Döner doğruluğu | ≤5%, vektör kontrolü | |
| Döner Pulsasyonu | ≤5%, vektör kontrolü | |
| Hız düzenlemesinin hassasiyeti | OLVC % 0.2, CLVC % 0.01 | |
| Döner tepkisi | <5ms, vektör kontrolü | |
| Dinamik Hız Azaltması | OLVC <0,5%*s, CLVC <0,3%*s | |
| Hızlandırma ve yavaşlama süresi | 0.0s~3200.0s, 0.0min~3200.0min | |
| Döner kaldırma | 0.0% ~ 30.0% | |
| Aşırı yük | Ağır yük uygulaması 150% 1 dakikalık/5 dakikalık, hafif yük uygulaması 110% 1 dakikalık/5 dakikalık | |
| V/F eğrisi | Çoklu yollar: doğrusal V / F eğri, 5 tür tork azaltma karakteristik eğri modu (2.0 güç, 1.8 güç, 1.6 güç, 1.4 güç, 1.2 güç), kullanıcı tarafından tanımlanan VF eğri | |
| Girdi Frekansı Doğruluğu | Dijital: 0.01Hz, Analog: 0.01Hz | |
| Kontrol Performans |
Hızlandırma ve yavaşlama eğrisi | Düz, S Eğri |
| Çeşitli Hız Adımları İşlemi | 16 Hızlı Adım Kontrol terminalleri aracılığıyla çalıştırma | |
| Otomatik Voltaj Düzenleme (AVR) |
Çıktı voltajı sabit tutmak otomatik olarak şebeke voltajı belirli bir aralık içinde değişiklik yaparken | |
| Sabit Uzunluk | Ayarlanmış ve sabit uzunluk kontrolü | |
| Dahili PID | Kapalı döngü kontrol sistemi kolayca inşa edilebilir | |
| Birleştirme Fonksiyonu | Serbest fonksiyon bloğu | |
| Giriş/çıkış Güç |
Sıklık ayarlayın | Klavye, Yukarı/Aşağı Terminaller, Çoklu Hız-Adım İşlemleri, Terminaller Pulsasyon, Com |
| Analog Giriş Terminalleri | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Dijital Giriş Terminalleri | DI1-DI6, 6 programlanabilir dijital giriş terminali, optik eşleştirme izolasyonu, drenaj/kaynak giriş ile uyumlu | |
| Dijital Giriş/Çıkış Terminalleri | DIO1: Hızlı darbe çıkışı, normal giriş/çıkış; DIO2: hızlı darbe giriş, normal giriş/çıkış | |
| Analog Çıkış Terminalleri | 2 dize 0V~10V/0 (4) mA~20mA | |
| Relay çıkışı | 2Strings İletişim Tipi FormC | |
| Motor sıcaklığı algılama | Destek PT100/PT1000/KTY84 | |
| STO Arayüzü | SIL3/PLe Güvenli tork kapatma fonksiyonu | |
| Com | Com Protokolü | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Çevre | Yükseklik | 2000m'lik bir yüksekliğin içinde, 2000m'den 4000m'ye kadar, her 100 metrelik kaldırma, %1'lik bir yükseltme (Mevcut) |
| Çalışma sıcaklığı | -25°C~+40°C (40°C~55°C Derating) | |
| Nemlilik | 15% ~ 95%, Kondensasyon olmadan | |
| titreşim | 3M3, IEC60721-3-3 | |
| Depolama sıcaklığı | -40°C~+70°C | |
| Operasyon yeri | İçeride, Doğrudan güneş ışığı olmadan, yanıcı, koroziv gazlar, sıvılar ve iletken parçacıklar yok | |
| Aksesuar | Kodlama kartı, iletişim genişleme kartı, voltaj algılama kartı | |
| Koruma Fonksiyonu | Kısa devre, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, aşırı sıcaklık, dış hatası vb. | |
| Verimlilik | 5.5kW~22kW: ≥93%; 30kW'dan fazla: ≥95% | |
| Kurulum Yöntemi | Kabine | |
| Koruma Derecesi | IP20 | |
| Soğutma | Zorla Havalandırma | |
