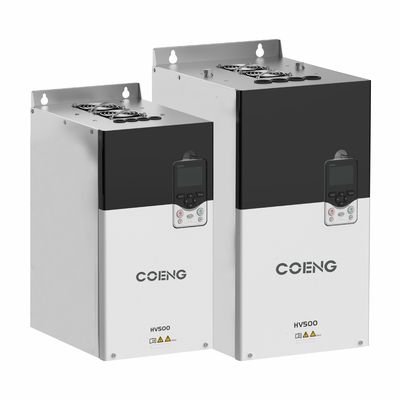

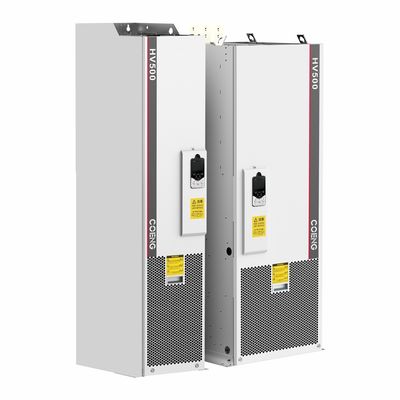

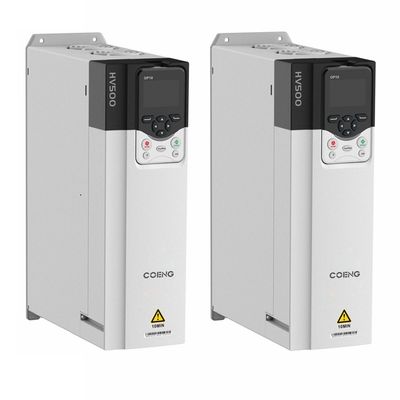

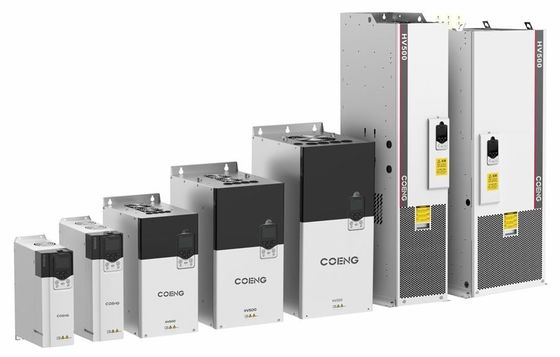

HV500 Düşük Voltajlı Mühendislik Tek Sürüşlü Inverter 220V 380V 690V 2.2kW~560kW

  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
Menşe yeri Çin
Marka adı COENG
Sertifika EC
Model numarası HV500
Min sipariş miktarı 1
Ambalaj bilgileri Karton, Kontrplak Kutu
Teslim süresi 10-30 iş günü
Ödeme koşulları L/C, T/T, Western Union
Yetenek temini 20000 TAKIM/YIL

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Koruma Sınıfı IP20 Soğutma yolu cebri hava soğutma
Verimlilik 5,5 kW~22 kW: ≥%93; 30 kW'ın üstünde: ≥%95 Giriş gerilimi 200V (-%15) ~240V (+%10) 3 Faz, 380V (-%15) ~480V (+%10) 3 Faz, 500V (-%15) ~690V (+%10) 3 Faz
Giriş frekansı 50Hz/60Hz±5% Çıkış Voltajı 0V~Giriş voltajı
Çıktı Sıklığı 0Hz~500Hz
Vurgulamak

690V Tek Sürüşlü Inverter

,

220V Tek Sürüşlü Inverter

,

380V Tek Sürüşlü Inverter
Mesaj bırakın
Ürün Açıklaması

PerformansKarakteristikleri

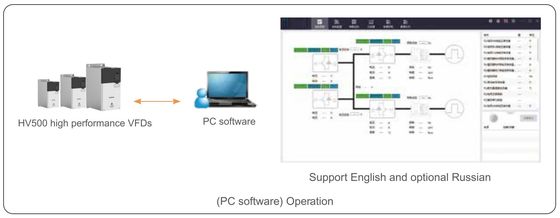

Arka uç hızlı hata ayıklama yazılımı



Güçlü ve kullanımı kolay, parametreler ayarlama, gerçek zamanlı osiloskop, hata kaydı, olay kaydı vb. gibi işlevlerle.



Mükemmel performans



Sıfır hızda askıya alma;
Döngü tepkisi 1-3 ms;
Son derece düşük dinamik hız düşüşü ve dinamik hız düşüşü eşdeğeri;
Mükemmel dayanıklılık;
Çevrimdışı / çevrimiçi doğru motor modeli tanımlaması.



Çeşitli ihtiyaçlar karşılandı



Kullanıcı deneyimini iyileştirmek için standart LCD paneli;
Üstad-köle kontrol fonksiyonu;
Genişletilebilir iletişim kartı, kodlama disk kartı, voltaj algılama kartı.



Kullanım kolaylığı



Dış 24V DC giriş gücü desteklenir.
Kurulum kontrolünü kurtarmak için yerleşik bir fren ünitesi kullanılabilir.
Pürüzsüz yan yana montajı desteklemek için kitap tarzı tasarım.



Evrensellik



RoHS direktiflerine uygun birkaç uluslararası standart sertifikasını geçti;
V/F, OLVC ve CLVC kontrolü desteklenir.
Çeşitli iletişim protokolleri desteklenir.
Asinkron ve kalıcı mıknatıslı senkron motorlar desteklenmektedir.



Dayanıklılık



Mekanik titreşim seviyesi 3M3;
Bağımsız hava borusu tasarımı;
Uyumlu kaplama otomatik püskürtme;
Ürün güvenliği uygulamasını kolaylaştırmak için yerleşik dinamik bağlantı sıcaklık modeli.



Model HV500 Düşük Voltajlı Tek Sürüşlü Mühendislik Değiştiricisi
iGiriş/çıkış
Güç		 Giriş Uin 200V (-15%) ~ 240V (+ 10%) 3Faz, 380V (-15%) ~ 480V (+ 10%) 3Faz,
500V (-15%) ~ 690V (+10%) 3Faza
Girdi Sıklığı 50Hz/60Hz±5%
Uin dengesizlik derecesi % ≤3
Çıktı Uout 0V~Giriş Uin
Çıktı Sıklığı 0Hz~500Hz
Güç aralığı 2.2kW~560kW
Kontrol
Performans		 Motor Türü Eşzamanlı / Eşzamanlı
Kontrol Yöntemi V/F, OLVC (Açık döngü vektör kontrolü), CLVC (Kapalı döngü vektör kontrolü)
Hız Düzenleme Aralığı 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Başlangıç Döner VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Döner Doğruluğu ≤5%, vektör kontrolü
Döner Pulsasyonu ≤5%, vektör kontrolü
Hız düzenlemesinin hassasiyeti OLVC % 0.2, CLVC % 0.01
Döner tepkisi <5ms, vektör kontrolü
Dinamik Hız Azaltması OLVC <0,5%*s, CLVC <0,3%*s
Hızlandırma ve yavaşlama süresi 0.0s~3200.0s, 0.0min~3200.0min
Döner kaldırma 0.0% ~ 30.0%
Aşırı yük Ağır yük uygulaması 150% 1 dakikalık/5 dakikalık, hafif yük uygulaması 110% 1 dakikalık/5 dakikalık
V/F eğrisi Çoklu yollar: doğrusal V / F eğri, 5 tür tork azaltma karakteristik eğri modu (2.0 güç, 1.8 güç, 1.6 güç, 1.4 güç, 1.2 güç), kullanıcı tarafından tanımlanan VF eğri
Girdi Frekansı Doğruluğu Dijital: 0.01Hz, Analog: 0.01Hz
Kontrol
Performans		 Hızlandırma ve yavaşlama eğrisi Düz, S Eğri
Çeşitli Hız Adımları İşlemi 16 Hızlı Adım Kontrol terminalleri aracılığıyla çalıştırma
Otomatik Voltaj Düzenleme (AVR) Çıktı voltajı sabit tutmak otomatik olarak şebeke voltajı belirli bir aralık içinde değişiklik yaparken
Sabit Uzunluk Ayarlanmış ve sabit uzunluk kontrolü
Dahili PID Kapalı döngü kontrol sistemi kolayca inşa edilebilir
Birleştirme Fonksiyonu Serbest fonksiyon bloğu
iGiriş/çıkış Sıklık ayarlayın Klavye, Yukarı/Aşağı Terminaller, Çoklu Hız-Adım İşlemleri, Terminaller Pulsasyon, Com
Güç
Analog Giriş Terminalleri AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Dijital Giriş Terminalleri DI1-DI6, 6 programlanabilir dijital giriş terminali, optik eşleştirme izolasyonu, drenaj/kaynak giriş ile uyumlu
Dijital Giriş/Çıkış Terminalleri DIO1: Hızlı darbe çıkışı, normal giriş/çıkış; DIO2: hızlı darbe giriş, normal giriş/çıkış
Analog Çıkış Terminalleri 2 dize 0V~10V/0 (4) mA~20mA
Relay çıkışı 2Strings İletişim Tipi FormC
Motor sıcaklığı algılama Destek PT100/PT1000/KTY84
STO Arayüzü SIL3/PLe Güvenli tork kapatma fonksiyonu
Com Com Protokolü Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet,Devicenet,ControlNet
t
Çevre Yükseklik 2000m Yükseklik İçinde İndirme Operasyonu Olmadan; 2000m~4000m, Her 100m kaldırma, İndirme %1 (Şimdiki)
Çalışma sıcaklığı -25°C~+40°C (40°C~55°C Derating)
Nemlilik 15% ~ 95%, Kondensasyon olmadan
titreşim 3M3, IEC60721-3-3
Depolama sıcaklığı -40°C~+70°C
Operasyon yeri İçeride, Doğrudan güneş ışığı olmadan, yanıcı, koroziv gazlar, sıvılar ve iletken parçacıklar yok
Aksesuar Kodlama kartı, iletişim genişleme kartı, voltaj algılama kartı
Koruma Fonksiyonu Kısa devre, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, aşırı sıcaklık, dış hatası vb.
Verimlilik 5.5kW~22kW: ≥93%; 30kW'dan fazla: ≥95%
Kurulum Yöntemi Kabine
Koruma Derecesi IP20
Soğutma Zorla Havalandırma




HV500 Düşük Voltajlı Mühendislik Tek Sürüşlü Inverter 220V 380V 690V 2.2kW~560kW 0

HV500 Düşük Voltajlı Mühendislik Tek Sürüşlü Inverter 220V 380V 690V 2.2kW~560kW 1HV500 Düşük Voltajlı Mühendislik Tek Sürüşlü Inverter 220V 380V 690V 2.2kW~560kW 2

İşte değişken frekanslı sürücülerin (VFD'ler) işlevlerine bir giriş:

Değişken Frekanslı Sürücülerin (VFD) İşlevleri

  1. Hız Kontrolü

    • VFD'ler, verilen gücün frekansını ve voltajını ayarlayarak elektrik motorlarının hızını kontrol ederek, hassas hız düzenlemesine izin verir.

  2. Döner Kontrolü

    • Motorların çıkış torkunu yönetebilirler ve değişen yük koşullarında tutarlı tork gerektiren uygulamaları mümkün kılarlar.

  3. Enerji tasarrufu

    • Yük gereksinimlerine göre motor hızını optimize ederek, VFD'ler özellikle değişken yüklerle uygulamalarda enerji tüketimini önemli ölçüde azaltır.

  4. Yumuşak Başlangıç

    • VFD'ler, motorların yavaş yavaş tam hızda kalkmasına izin veren yumuşak başlangıç özelliği sağlar.

  5. Operasyonel Esneklik

    • VFD'ler, motorun hızını ve yönünü kolayca ayarlamayı sağlar ve taşıyıcılar ve pompalar gibi çeşitli uygulamalarda operasyonel esnekliği artırır.

  6. Gelişmiş Süreç Kontrolü

    • Kesin bir hız kontrolü ile, VFD'ler süreç kontrolünü arttırır, bu da ürün kalitesini ve üretim süreçlerinde tutarlılığı artırır.

  7. Kırınma ve yıpranma

    • Ani başlangıç ve duraklamaları en aza indirerek, VFD'ler bileşenlerdeki mekanik aşınmayı azaltır ve motorun ve ilgili ekipmanların ömrünü uzatır.

  8. Uzaktan İzleme ve Kontrol

    • Birçok modern VFD, motor işlemlerinin verimli yönetilmesini sağlayan uzaktan izleme ve kontrolü sağlayan akıllı teknolojiye sahiptir.

  9. Koruma Özellikleri

    • VFD'ler genellikle motorların güvenli çalışmasını sağlayan aşırı yüklenmelere, aşırı akımlara ve aşırı ısınmaya karşı yerleşik koruma içerir.

  10. Harmonik hafifletme

    • Bazı VFD'ler, çalışma sırasında üretilen harmonikleri azaltmak, genel güç kalitesini iyileştirmek ve diğer ekipmanlarla karışımı azaltmak için tasarlanmıştır.

Sonuçlar

Değişken frekanslı sürücüler, modern endüstriyel uygulamalarda, enerji tasarrufu ve ekipman uzun ömürlülüğünü teşvik ederken, motor operasyonlarının verimli kontrolünü sağlayarak çok önemli bir rol oynamaktadır.Çok yönlülükleri, onları çeşitli sektörler için gerekli kılar.Üretim, HVAC ve yenilenebilir enerji sistemleri de dahil olmak üzere.
