2800kW yüksek güçlu sıvı soğutmalı VFD düşük voltajlı mühendislik inverteri destekler 690V/1140V madencilik makineleri

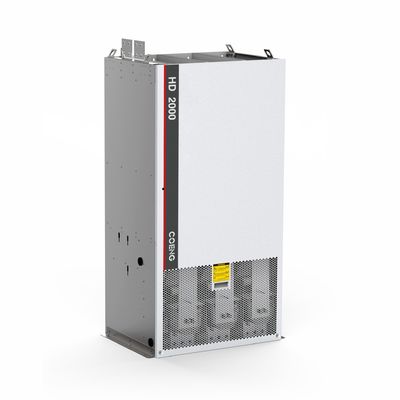

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery

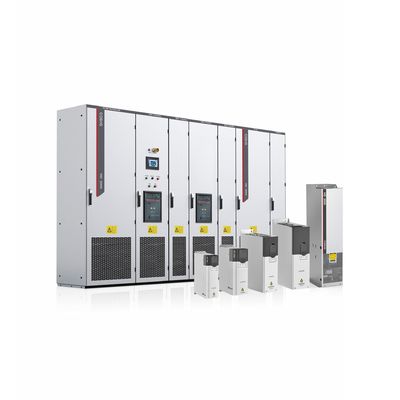

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery

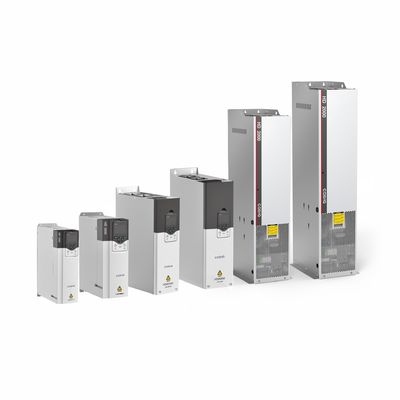

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery

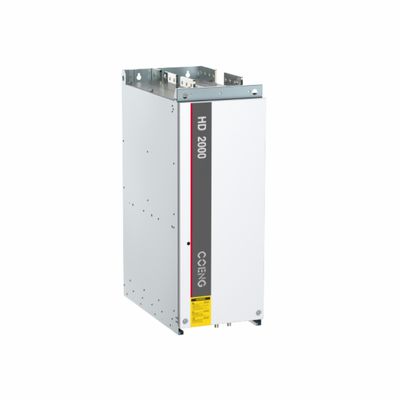

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery

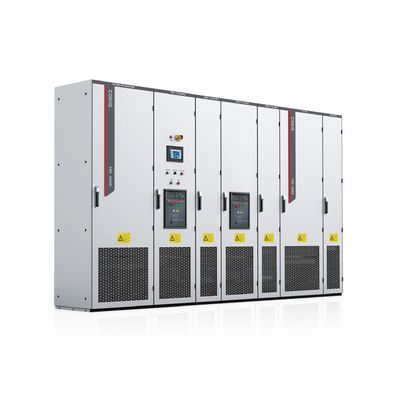

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery

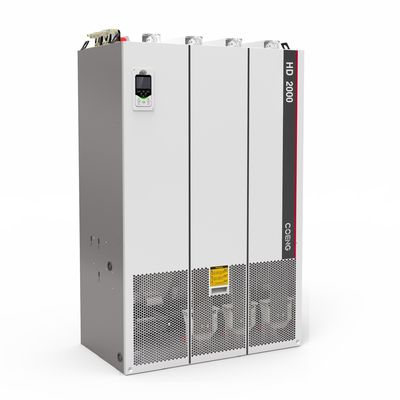

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
Menşe yeri Çin
Marka adı COENG
Sertifika CE
Model numarası HD2000-C-10-2
Min sipariş miktarı 1
Ambalaj bilgileri Ahşap kutu
Teslim süresi 7-30 iş günü
Ödeme koşulları L/C, T/T, Western Union
Yetenek temini 20000 TAKIM/YIL

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Tek/Çoklu Sürücü İki/dört kadranı destekleyen üniteler/dolaplar içeren esnek sistem Modüler tasarım Uygulama esnekliğine ve kapsamlı sistem entegrasyonuna olanak tanır
Redresör Üniteleri Çok yönlü güç dönüşümü için Temel/Akıllı/PWM doğrultucu üniteleri Max. Maks. Single Unit Power Tek Ünite Gücü 1400kW (Hava soğutmalı), 2800kW (Sıvı soğutmalı)
Gerilim Seviyeleri 400V, 690V, 1140V, 1380V Max. Maks. Parallel Operation Power Paralel Çalışma Gücü 11200kW (Hava soğutmalı), 22400kW (Sıvı soğutmalı)
Vurgulamak

2800kW VFD

,

madencilik makineleri VFD

,

1140V VFD
Mesaj bırakın
Ürün Açıklaması
Performans Özellikleri

Güvenilir Mühendislik Tasarımı


Çok fazla kontrol ve güç sistemleri

.Hızlı aşınma ısı dağıtım parçalarının uzun ömürlü olması
Yüksek sıcaklık kapasitesine sahip yenilikçi radyatör, güçlü darbe yüklerine dayanır.

Kontrol sistemi ve güç üniteleri için kullanılan optik fiber kabloları.

.Kompüterleri korumak ve çevreye daha iyi uyum sağlamak için iç bileşenlerden ısı dağılım kanallarının yalıtımı



Modüler tasarım kolay bakım için



Özel aletler gerekmediği için kolay bakım

Tüm modüllerin ön taraftan bakımının sağlanması

.Hataları hızlı bir şekilde tespit etmek için akıllı hata teşhis sistemi



Yüksek Uyumluluk



. İki/dört çeyreği olan birimler/kabine şeklinde tek/çoklu tahrik sistemi

.Tümsel düzleyici üniteleri: Temel/Akıllı/PWM düzleyici ünitesi

Güçlü şebeke uyarlanabilirliği, şebeke geniş giriş aralığını destekler

.EC 60721 sınıfı 3M5 mekanik koşullar altında normal çalışma

.Tam mekanik tasarımlar



Özelleştirilebilir İletişim Protokolleri



Profi-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet ve deviceNet vb.

.hopelnsight arka plan hızlı hata ayıklama yazılımı, seri parametresi ayarları, hata verisinin indirilmesi ve dalga şekli analizi, yüksek hızlı osiloskop ve düzenleme dahil.



İnsan-Makine İletişiminin Zengin Araçları



Yapılandırılabilir LCD klavye paneli, ayar parametrelerini destekler ve sistem bilgilerini gösterir

.Akıllı hata kaydı ve teşhisi için PC üzerinden hopelnsight bağlantısını destekler



Model HD2000 Serisi Düşük Voltajlı Mühendislik Değiştiricisi ((Sıvı soğutmalı)
Temel Düzeltme Giriş voltajı 4380 V ¥ 480 V,6500V ∼ 690V
Girdi sıklığı (50Hz/60Hz) ± 6%
Çıktı voltajı Giriş voltajı * 1.32 (tam yük koşulunda)
Aşırı yükleme kapasitesi 60 saniye boyunca nominal akımın% 150'sinde göreceli aşırı yükleme, maksimum akım (Imax), 5 saniye boyunca DC aşırı yükleme,300 saniyelik çalışma döngüsü
Çalışma verimliliği ≥99% Verimlilik
Koruma Eunctions Koruma fonksiyonları: Aşırı ısınma koruması, yumuşak başlangıç koruması, Interlock
koruma ve daha fazlası.
Akıllı düzleyici Giriş voltajı 4: 380V ~ 480V,6: 500V ~ 690V
Girdi sıklığı 47 ~ 63Hz
Çıktı voltajı Giriş voltajı * 1.3 (tam yük koşulunda)
Aşırı yükleme kapasitesi 60 saniye boyunca nominal akımın% 150'sinde göreceli aşırı yükleme, maksimum akım (Imax), 5 saniye boyunca DC aşırı yükleme,300 saniyelik çalışma döngüsü
Çalışma verimliliği ≥98.5% Verimlilik
Koruma fonksiyonları Koruma fonksiyonları: Aşırı ısı koruma, Aşırı akım koruma, IGBT geçiş koruma ve daha fazlası
PWM düzleyici Giriş voltajı 4380V~480V,6500V~690V,91 140V, A: 1380V
Girdi sıklığı 47 ~ 63Hz
Çıktı voltajı Giriş voltajı * 1.5 (Ad koşullarında)
Aşırı yükleme kapasitesi 60 saniye boyunca nominal akımın% 150'sinde göreceli aşırı yükleme, maksimum akım (Imax), 5 saniye boyunca DC aşırı yükleme,300 saniyelik çalışma döngüsü
Çalışma verimliliği ≥98% verimlilik (LCL filtre ünitesi dahil)
Güç faktörü Düzenlenebilir (Fabrika ayarları 1)
Koruma fonksiyonları Koruma fonksiyonları: Aşırı ısınma koruma, Aşırı akım koruma, Aşırı yük koruma, IGBT geçiş koruma ve daha fazlası.
Dönüştürme Adlık Girdi Voltajı 4410Vdc 780Vdc,6550Vdc~1100Vdc,9488Vdc 2200Vdc,
A:1488Vdc~2200Vdc
Çıktı voltajı 0 ~ Düzleştiricinin AC giriş voltajı
Çıkış sıklığı 0 ~ 500Hz
Hız aralığı V/F:1:50 OLVC:100 CLVC:1:1000
Hız sabitliği OLVC:0% 2 CLVC:0.01%
Hız dalgalanması OLVC:0% 2 CLVC:0% 1
Başlangıç tork OLVC:150% ((0.5Hz) CLVC:200% ((0Hz)
Döner kontrolü V/F: Desteklenmeyen OLVC: Desteklenen CLVC: Desteklenir
Döner doğruluğu OLVC:5% CLVC:5%
Döner yanıt süresi OLVC:5ms CLVC:5ms
Hız yanıt süresi OLVC:100ms CLVC:100ms
Dinamik hız düşüş eşdeğeri OLVC:0%5*s CLVC:0.3%*s
Çevre koşulları Sıcaklık -15°C ~ +40°C Değerlendirme olmadan, +40°C ~ +55°C Değerlendirme geçerlidir
Nemlilik % 5 ~ % 95 Mon-kondensasyon
Yükseklik ≤4000m, 2000m ile 4000m arasında indirim uygulanır
Mekanik veriler Titreme karşı performans IEC 60721-3-3 ile uyumludur:2002
Koruma seviyesi IP00 / IP20 / IP40
Güvenlik seviyesi UL 508C-2004 ile uyumludur
Soğutma yöntemi Sıvı soğutma




Ayrıntılı Özellikler İndir  HD2000 Spesifikasyonu.pdf


Motor Sürücü VFD Inverter Avantajları

  • Çok yönlü Tek Sürüşlü/Çok Sürüşlü Sistem: HD2000 400V 690V 1140V1380V motor tahrikli VFD inverteri, tek sürüşlü veya çok sürüşlü bir sistem olarak çalışmak için esneklik sunar.Çeşitli uygulama gereksinimlerine uyarlanmasına izin verirİki veya dört çeyreği ile yapılandırılabilir, gelişmiş kontrol seçenekleri sağlar.



  • Uygulama Esnekliği İçin Modüler Tasarım: HD2000 400V 690V 1140V1380V motor tahrik VFD inverterinin modüler tasarımı kolay özelleştirmeyi ve çeşitli sistemlere entegrasyonu sağlar.Diğer bileşenlerle sorunsuz bir entegrasyon sağlar, genel sistem performansını ve uyarlanabilirliğini artırır.



  • Kapsamlı Düzeltme Birimleri: HD2000 400V 690V 1140V1380V motor tahrikli VFD çevricisi, Temel, Akıllı ve PWM seçenekleri de dahil olmak üzere çeşitli düzeltme birimlerine sahiptir.Bu kapsamlı seçim, hassas ve verimli güç dönüşümünü sağlar, özel uygulama ihtiyaçlarına göre uyarlanmıştır.



  • Yüksek Güç Kapasitesi: 1400kW (Hava soğutmalı) ve 2800kW (Sıvı soğutmalı) maksimum tek birim gücü ile HD2000, zorlu güç gereksinimlerini karşılayabilir,zorlu koşullarda güvenilir performans sağlamak.



  • Geniş Voltaj Arası: HD2000, 400V, 690V, 1140V ve 1380V dahil olmak üzere birden fazla voltaj seviyesini destekler.Farklı endüstrilerde uygulanabilirliğini genişletmek.



  • Ölçeklenebilir Paralel Çalışma: HD2000 400V 690V 1140V1380V motor tahrikli VFD inverteri, yüksek maksimum güç kapasitesi olan 11200kW (Hava soğutmalı) ve 22400kW (Sıvı soğutmalı) ile paralel çalışmayı sağlar.Bu ölçeklenebilirlik, birden fazla sürücünün senkronize çalışmasını kolaylaştırır, sistem performansını ve verimliliğini artırır.



  • Motor Uygunluğu: HD2000 400V 690V 1140V1380V motor tahrik VFD invertörü, asinkron indüksiyon motorları, kalıcı mıknatıs sinkronizasyon motorları,ve senkroniz retans motorlarıBu geniş motor desteği, farklı motorlu uygulamalarla uyumluluğu sağlar.



  • Gelişmiş Kontrol Modları: HD2000 400V 690V 1140V1380V motor tahrikli VFD çevricisi, V / F, Kapalı döngü vektör kontrolü (CLVC) ve açık döngü vektör kontrolü (OLVC) de dahil olmak üzere birden fazla kontrol modunu sunar.Bu kontrol seçenekleri, farklı operasyonel gereksinimler için hassas motor kontrolü ve optimizasyonu sağlar.



  • Verimli Soğutma Seçenekleri: HD2000 400V 690V 1140V1380V motor tahrikli VFD çevrimci, hem Hava Soğutucu (Standard yapılandırma) hem de sıvı soğutma (L) çeşitlerinde mevcuttur.Soğutma modlarında bu esneklik, çeşitli ortamlarda verimli ısı dağılımını ve güvenilir çalışmayı sağlar.

Motor Sürücü VFD Değiştiricisi Tipik Uygulama

2800kW yüksek güçlu sıvı soğutmalı VFD düşük voltajlı mühendislik inverteri destekler 690V/1140V madencilik makineleri 0

2800kW yüksek güçlu sıvı soğutmalı VFD düşük voltajlı mühendislik inverteri destekler 690V/1140V madencilik makineleri 1

2800kW yüksek güçlu sıvı soğutmalı VFD düşük voltajlı mühendislik inverteri destekler 690V/1140V madencilik makineleri 2
