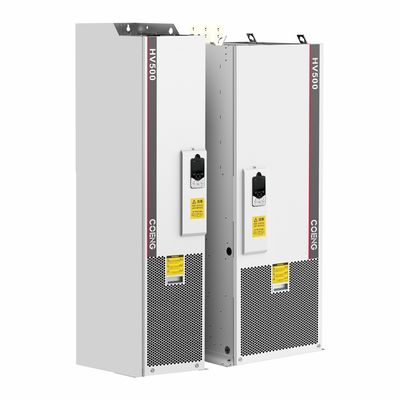

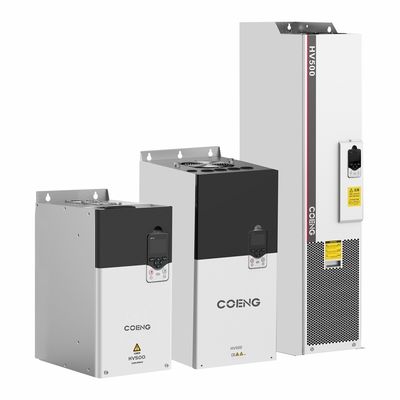

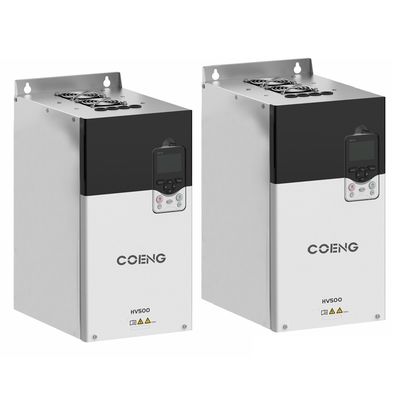

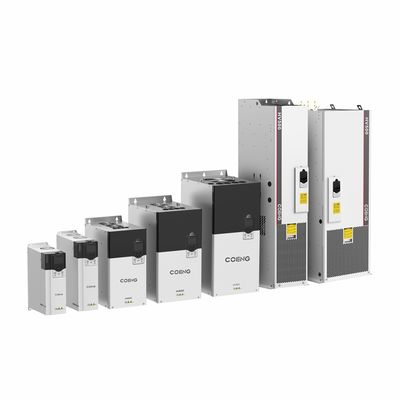

Enerji verimli HV500 VFD 220V-690V sistemleri için düşük gerilimli mühendislik çözümü
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE, IEC |
| Model numarası | HV500-8 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | ahşap kasa |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Motor tipi | Asenkron Motor, Senkron Motor | Kontrol Yöntemi | V/F, OLVC (Açık Döngü Vektör Kontrolü), CLVC (Kapalı Döngü Vektör Kontrolü) |
|---|---|---|---|
| Hızlandırma ve yavaşlama süresi | 0.0s~3200.0s, 0.0min~3200.0min | Başlatma Torku | VF: %100 (0,5 Hz), OLVC: %150 (0,5 Hz), CLVC: %180 (0 Hz) |
| Hız Düzenleme Hassasiyeti | OLVC %0,2, CLVC %0,01 | OEM | - Evet. |
| Çıkış Uout | 0V-Giriş Uin | Çıktı Sıklığı | 0Hz~500Hz |
| Vurgulamak | 220V-690V VFD,Enerji verimli VFD,Düşük Voltajlı Mühendislik VFD |
||
Ürün Açıklaması
Performans Özellikleri
Arka uç hızlı hata ayıklama yazılımı
Güçlü ve kullanımı kolay, parametreler ayarlama, gerçek zamanlı osiloskop, hata kaydı, olay kaydı vb. gibi işlevlerle.
Mükemmel performans
Sıfır hızda askıya alma;
Döngü tepkisi 1-3 ms;
Son derece düşük dinamik hız düşüşü ve dinamik hız düşüşü eşdeğeri;
Mükemmel dayanıklılık;
Çevrimdışı / çevrimiçi doğru motor modeli tanımlaması.
Çeşitli ihtiyaçlar karşılandı
Kullanıcı deneyimini iyileştirmek için standart LCD paneli;
Üstad-köle kontrol fonksiyonu;
Genişletilebilir iletişim kartı, kodlama disk kartı, voltaj algılama kartı.
Kullanım kolaylığı
Dış 24V DC giriş gücü desteklenir.
Kurulum kontrolünü kurtarmak için yerleşik bir fren ünitesi kullanılabilir.
Pürüzsüz yan yana montajı desteklemek için kitap tarzı tasarım.
Evrensellik
RoHS direktiflerine uygun birkaç uluslararası standart sertifikasını geçti;
V/F, OLVC ve CLVC kontrolü desteklenir.
Çeşitli iletişim protokolleri desteklenir.
Asinkron ve kalıcı mıknatıslı senkron motorlar desteklenmektedir.
Dayanıklılık
Mekanik titreşim seviyesi 3M3;
Bağımsız hava borusu tasarımı;
Uyumlu kaplama otomatik püskürtme;
Ürün güvenliği uygulamasını kolaylaştırmak için yerleşik dinamik bağlantı sıcaklık modeli.
Ana parametreler
| Model | HV500 Düşük Voltajlı Tek Sürüşlü Mühendislik Değiştiricisi | |
| iGiriş/çıkış Güç |
Giriş Uin | 200V (-15%) ~ 240V (+ 10%) 3Faz, 380V (-15%) ~ 480V (+ 10%) 3Faz, |
| 500V (-15%) ~ 690V (+10%) 3Faza | ||
| Girdi Sıklığı | 50Hz/60Hz±5% | |
| Uin dengesizlik derecesi | % ≤3 | |
| Çıktı Uout | 0V~Giriş Uin | |
| Çıktı Sıklığı | 0Hz~500Hz | |
| Güç aralığı | 2.2kW~560kW | |
| Kontrol Performans |
Motor Türü | Eşzamanlı / Eşzamanlı |
| Kontrol Yöntemi | V/F, OLVC (Açık döngü vektör kontrolü), CLVC (Kapalı döngü vektör kontrolü) | |
| Hız Düzenleme Aralığı | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Başlangıç Döner | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Döner Doğruluğu | ≤5%, vektör kontrolü | |
| Döner Pulsasyonu | ≤5%, vektör kontrolü | |
| Hız düzenlemesinin hassasiyeti | OLVC % 0.2, CLVC % 0.01 | |
| Döner tepkisi | <5ms, vektör kontrolü | |
| Dinamik Hız Azaltması | OLVC <0,5%*s, CLVC <0,3%*s | |
| Hızlandırma ve yavaşlama süresi | 0.0s~3200.0s, 0.0min~3200.0min | |
| Döner kaldırma | 0.0% ~ 30.0% | |
| Aşırı yük | Ağır yük uygulaması 150% 1 dakikalık/5 dakikalık, hafif yük uygulaması 110% 1 dakikalık/5 dakikalık | |
| V/F eğrisi | Çoklu yollar: doğrusal V / F eğri, 5 tür tork azaltma karakteristik eğri modu (2.0 güç, 1.8 güç, 1.6 güç, 1.4 güç, 1.2 güç), kullanıcı tarafından tanımlanan VF eğri | |
| Girdi Frekansı Doğruluğu | Dijital: 0.01Hz, Analog: 0.01Hz | |
| Kontrol Performans |
Hızlandırma ve yavaşlama eğrisi | Düz, S Eğri |
| Çeşitli Hız Adımları İşlemi | 16 Hızlı Adım Kontrol terminalleri aracılığıyla çalıştırma | |
| Otomatik Voltaj Düzenleme (AVR) | Çıktı voltajı sabit tutmak otomatik olarak şebeke voltajı belirli bir aralık içinde değişiklik yaparken | |
| Sabit Uzunluk | Ayarlanmış ve sabit uzunluk kontrolü | |
| Dahili PID | Kapalı döngü kontrol sistemi kolayca inşa edilebilir | |
| Birleştirme Fonksiyonu | Serbest fonksiyon bloğu | |
| iGiriş/çıkış | Sıklık ayarlayın | Klavye, Yukarı/Aşağı Terminaller, Çoklu Hız-Adım İşlemleri, Terminaller Pulsasyon, Com |
| Güç | ||
| Analog Giriş Terminalleri | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Dijital Giriş Terminalleri | DI1-DI6, 6 programlanabilir dijital giriş terminali, optik eşleştirme izolasyonu, boşaltma/kaynak giriş ile uyumlu | |
| Dijital Giriş/Çıkış Terminalleri | DIO1: Hızlı darbe çıkışı, normal giriş/çıkış; DIO2: hızlı darbe giriş, normal giriş/çıkış | |
| Analog Çıkış Terminalleri | 2 dize 0V~10V/0 (4) mA~20mA | |
| Relay çıkışı | 2Strings İletişim Tipi FormC | |
| Motor sıcaklığı algılama | Destek PT100/PT1000/KTY84 | |
| STO Arayüzü | SIL3/PLe Güvenli tork kapatma fonksiyonu | |
| Com | Com Protokolü | Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet,Devicenet,ControlNet | ||
| t | ||
| Çevre | Yükseklik | 2000m Yükseklik İçinde İndirme Operasyonu Olmadan; 2000m~4000m, Her 100m kaldırma, İndirme %1 (Şimdiki) |
| Çalışma sıcaklığı | -25°C~+40°C (40°C~55°C Derating) | |
| Nemlilik | 15% ~ 95%, Kondensasyon olmadan | |
| titreşim | 3M3, IEC60721-3-3 | |
| Depolama sıcaklığı | -40°C~+70°C | |
| Operasyon yeri | İçeride, Doğrudan güneş ışığı olmadan, yanıcı, koroziv gazlar, sıvılar ve iletken parçacıklar yok | |
| Aksesuar | Kodlama kartı, iletişim genişleme kartı, voltaj algılama kartı | |
| Koruma Fonksiyonu | Kısa devre, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, aşırı sıcaklık, dış hatası vb. | |
| Verimlilik | 5.5kW~22kW: ≥93%; 30kW'dan fazla: ≥95% | |
| Kurulum Yöntemi | Kabine | |
| Koruma Derecesi | IP20 | |
| Soğutma | Zorla Havalandırma | |
