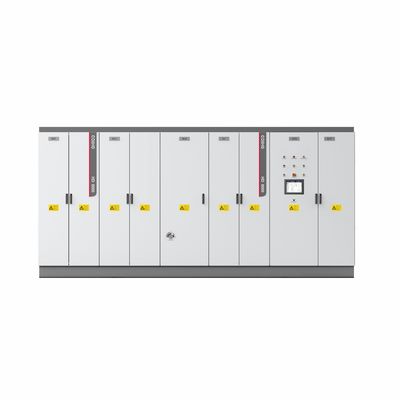

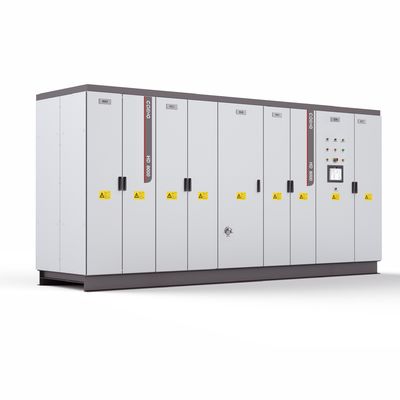

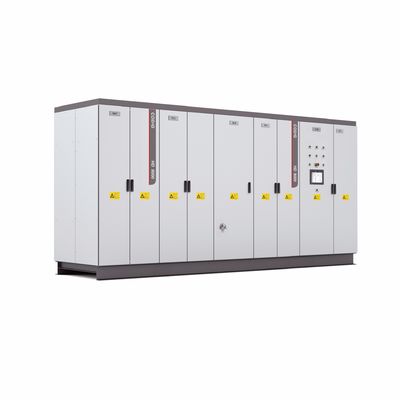

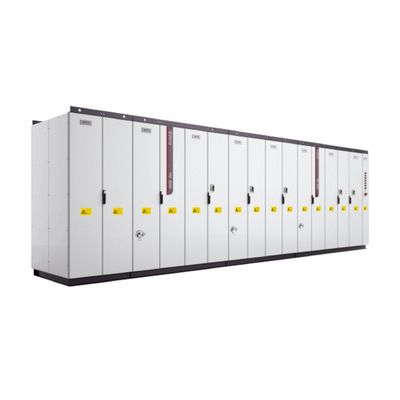

HD8000 Orta Voltaj Mühendislik VFD Sistemi Yüksek Güçlü Vfds
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE |
| Model numarası | HD8000 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | ahşap kasa |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Şebeke tarafının anma gerilimi | 2: 1900V 3: 3300V 6: 6600V A: 10kV | Motor tarafının anma gerilimi | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Güç | 10: 10MVA | Düzeltme yöntemi | P: PWM D: Diyot temelli doğrultma |
| Ortak otobüs düzeltme yöntemi | Boş: tek düzeltme 2: çift düzeltme | Ortak bara invertörü yöntemi | Boş: tek D: çift invertör T: üçlü invertör |
| Vurgulamak | HD8000 VFD Sistemi,vfds,Orta Voltajlı VFD Sistemi |
||
Ürün Açıklaması
HD8000 Orta Voltajlı Mühendislik VFD Sistemi Yüksek Güçlü VFD Sistemi Değişken Frekanslı Sürücü Değiştiricisi
HD8000 Orta Voltajlı Mühendislik VFD Sistemi Yüksek Güçlü VFD Sistemi Değişken Frekanslı Sürücü Değiştiricisi
Ürün Tanıtımı
HD8000 serisi VFD, AC-DC-AC dönüştürücü ve DC-AC ortak DC otobüs çok eksenli motor tahrik ünitesini içeren yüksek güçlü bir sürücü sistemidir.Maksimum güç tek bir makine için 30MVA'ya ve paralel çalışma için 60MVA'ya ulaşabilirModüler donanım ve mühendislik yazılım tasarımı
Bu konsept, çeşitli karmaşık koşullar için çalışmasını sağlar.
HD8000 serisi VFD, basın paketi IGCT ve Diyot yanı sıra sıvı soğutma yöntemini benimser.Mükemmel ısı dağılımı performansı ve küçük hacim, iki çeyreği ve dört çeyreği düzeltme çözümleri vardır.
- Özellikleri:Tek/çok eksenli tahrik, IP54 koruması, iki çeyreği/dört çeyreği
- Tasarım:modüler tasarım
- Düzeltme:Çok patlama temel düzeltme, akıllı düzeltme ve PWM düzeltme
- Voltaj oranı:1900V3000V (3300V), 6000V, (6600V), 10000V
- Maksimum güç:30MVA (tek) 60MVA (paralel)
- Uyumlu motor:Asinkron indüksiyon motoru, kalıcı mıknatıs sinkronizasyon motoru, Elektrikle heyecanlanmış sinkronizasyon motoru
- Kontrol yöntemi:V/F, sensörlü kapalı döngü vektör kontrolü, sensörsüz açık döngü vektör kontrolü
- Soğutma:Su soğutma
Ürün başvurusu
- Metalürji Mühendisliği
- Petrol ve Gaz Taşımacılığı
- Test platformu
- Yenilenebilir Enerji
- Demiryolu Taşımacılığı
- Madencilik ve Yükseltme
- Deniz donanımı
- LNG
- Güç Kaynağı
- Enerji Depolama
Teknik Özellik
| HD8000 Teknik Özellikleri | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Temel ektifikasyon | Giriş voltajı | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Girdi sıklığı | 45Hz-66Hz arasında | |||||||||||||
| Aşırı yük | 110% @ nominal akım, 120% @ nominal akım 60s | |||||||||||||
| Effibilim | ≥99% | |||||||||||||
| Güç faktörü | ≥ 0,95 (% 2 AC giriş reaktörü ile donatılmış nominal akım) | |||||||||||||
| Koruma | Aşırı yük koruması, aşırı ısınma koruması, kısa devre koruması, hata önceden yargılanması vb. | |||||||||||||
| RecPWM İletişim |
Girdi sıklığı | 45Hz-66Hz arasında | ||||||||||||
| Aşırı yük | 110% @ nominal akım, 120% @ nominal akım 60s | |||||||||||||
| Effibilim | ≥98.5% | |||||||||||||
| Güç faktörü | ayarlanabilir (öntanımlı 1) | |||||||||||||
| Koruma | Aşırı yük koruması, aşırı ısınma koruması, kısa devre koruması, hata önceden yargılanması vb. | |||||||||||||
| Değiştiriciler | Çıktı voltajı | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Maksimum çıkış sıklığı |
110Hz |
|||||||||||||
| Hız sabit doğruluğu | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| Hız atışı | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| Başlangıç tork | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Döner kontrolü | V/F: Evet, OLVC: Evet, CLVC: Evet | V/F: Evet, OLVC: Evet, CLVC: Evet | ||||||||||||
| Döner doğruluğu | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Döner yanıt süresi | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| Döner yanıt süresi | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| Dinamik düşüş eşdeğeri | OLVC: %0,5, CLVC: %0,25 | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| Aşırı yük | 110% @ nominal akım, 120% @ nominal akım 60s | |||||||||||||
| Çevre | Sıcaklık | Giriş sıcaklığı ≤40 | ||||||||||||
| Yükseklik | ≤ 4000m (2000m~4000m değerlendirme) | |||||||||||||
| Mekanik Veriler | IP koruması | IP54 | ||||||||||||
| Soğutma | Su soğutma | |||||||||||||
| Korozyona karşı | C4-M | |||||||||||||
| HD8000 Serisi Seçim Tablosu | ||||||||||||||
| Modül | Şebeke Voltajı | Motor Voltajı | Güç | RatedI | Maksim f | Boyut (W*D*H) (mm) | Not: | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | Su soğutma dolabı içerir | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Ürün Özellikleri
Mühendislik tasarım kavramı
Özellikleri
· IP54 koruması, böylece sistem çevreye çok güçlü uyarlanabilirliğe sahiptir
· Sistem durgunluk olasılığını azaltmak için anahtar bileşenlerin gereksiz tasarımı
· Gelişmiş IGCT ve güç sistemini ultra yüksek güvenilirlik sağlayan tiristor
· Çifte basın paketini benimsemek, mükemmel ısı dağılımı performansı bu da sistemi çok yüksek güç yoğunluğuna sahip kılıyor.
· Birinci sınıf koruma hatası sistemi
· Müşterilere tam veriler sağlamak için güçlü bir izleme sistemi
· Çok sayıda seçmeli aksesuar
Koruma
· IGCT ön yargısı + koruma teknolojisi aracılığıyla köprü devre kolu
· Yüksek akım kapatma eylemini yasaklayan AC terminal akımının anlık değerinin gerçek zamanlı algılanması
Mükemmel kontrol
· Elektrik ve fren enerjisi geri bildirimlerini karşılamak için çift dört çeyreği çalışması
· Sistemin mekanik rezonansı bastırma gereksinimlerini karşılamak için hızlı tork dinamik yanıt
· Motor, çelik yuvarlama, kaldırıcılar vb. yüksek performans gereksinimlerini karşılamak için bölümlere senkronize modüle edilir.
· Çeşitli motorlara uyarlanmıştır (indüksiyon motorları, kalıcı mıknatıs sinkroni motorları, elektrikle heyecanlanmış sinkroni motorlar vb.)
Aşırı yükleme eğrisi
· 110% @ nominal akım, 120% @ nominal akım 60s
Mühendislik Tasarımı
Modüler tasarım
· Akıllı hata teşhis sistemi, hızlı konumlandırma
· Ana bileşenlerin modüler tasarımı, yüksek tutarlılık ve yüksek güvenilirlik
· Kolay bakım
Yoğun sismik tasarım
· IEC60721 3M5 mekanik koşullar - istikrarlı çalışma
· Kesin mekanik tasarım yoğun deprem dayanıklılığını sağlar
Özelleştirilebilir iletişim protokolü
· kendiliğinden PLC ile sorunsuz bağlantı sağlayabilen ve değiştirme ve bakım için daha uygun olan kurulu iletişim protokolünü destekler
· Alan otobüsünü destekler: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
HD8000 Güvenilirlik Garanti
Standart üretim ve fabrika testleri
Test süreci otomatik olarak kontrol edilir ve tüm süreç izlenebilir
· Tüm ürünler gönderilmeden önce 100% V ve 100% Pn yaşlanma testine dayanır
· Üretim verimliliğini sağlamak için mükemmel MES yönetim sistemi
· Endüstri lideri test platformu ve ürün kalitesini sağlayabilir çünkü farklı voltaj seviyelerine ve sürücü tam yük testi için farklı düzleyici moduna cevap verebilir
HD8000'in Hızlı Hata Düzeltme Yazılımı
· Hızlı hata ayıklama yazılımı, optik fiber yoluyla PC'ye bağlıdır.Hata verisi indirme ve dalga şekli analizi, yüksek hızlı osiloskop ve çok sayıda düzenleme fonksiyonu. Yazılım seri veya Ethernet iletişimini destekler, böylece yazılım seri iletişim yoluyla VFD'yi koruyabilir,ya da Ethernet üzerinden merkezi kontrol odasında VFD'yi korumak.
