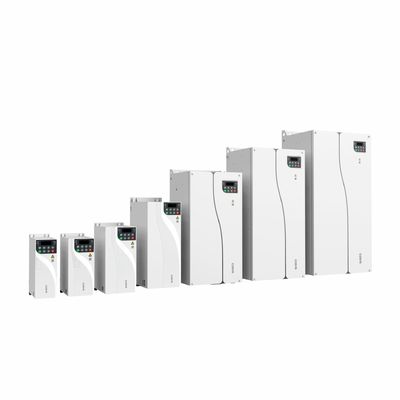

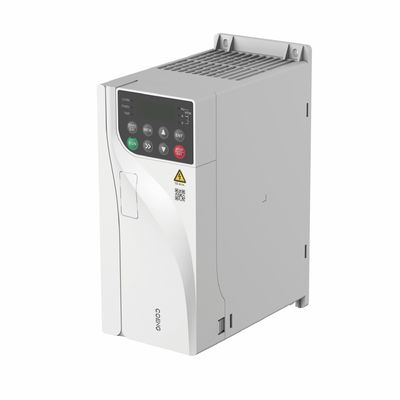

HV350 Genel Amaçlı VFD Vektör Frekans Değiştiricisi Asinkron Motor Sürücü Kontrolü İçin Değişken Frekans Değiştiricisi
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE |
| Model numarası | HV350 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | Karton, Kontrplak Kutu |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Giriş Voltajı | Giriş voltajı: 380V (-%15) ila 480V (+%10) Faz: Üç fazlı | Girdi gücü frekansı | 50Hz/60Hz ±5% |
|---|---|---|---|
| Çıkış Voltajı | 0V~Giriş voltajı | Çıktı Sıklığı | 0～600Hz |
| Ana kontrol motor tipi | asenkron motor | Ana kontrol hız aralığı | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Ana kontrol modu | V/F, OLVC ((Açık döngü vektör kontrolü), CLVC ((Kapalı döngü vektör kontrolü) | ||
| Vurgulamak | VFD vektör frekans invertörü,Vektör Frekans Dönüştürücü Değişken,Motor için değişken frekans dönüştürücü |
||
Ürün Açıklaması
HV350 Genel Amaçlı VFD Vektör Frekans İnvertörü Asenkron Motor Sürücü Kontrolü İçin Değişken Frekans Konvertörü
Genel Amaçlı VFD Vektör Frekans İnvertörü Ürün Açıklaması
HV350 Serisi invertör, yeni geliştirilmiş genel amaçlı bir vektör invertörüdür. Gelişmiş açık devre ve kapalı devre vektör kontrol teknolojisini benimser ve asenkron motor sürücü kontrolünü destekler. Bol yazılım fonksiyonları, daha iyi performans ve daha yüksek güvenilirlik tasarım prensiplerine göre, bu invertör daha iyi genişletilebilirlik, daha fazla iletişim fonksiyonu ve daha kolay kullanım ile daha küçük hacim sunar.
Genel Amaçlı VFD Vektör Frekans İnvertörü Ürün Özellikleri
Yüksek güvenilirlik
Yenilikçi Bağımsız Hava Kanalı
- Yenilikçi tasarım, hassas cihazları hava kanalından ayırarak invertörün farklı ortamlara uyum sağlama yeteneğini büyük ölçüde artırır
- Hava kanalı, elektriksel kısa devre, bileşen hasarı vb. gibi durumları önlemek için invertörü toz ve diğer yabancı maddelerden koruyabilir.
Gelişmiş Termal Tasarım Konsepti ve Profesyonel Termal Simülasyon Analizi
- İnverterin termal güvenilirliğini sağlamak için verimli ve hassas termal simülasyon yazılımının uygulanması
- Termal tasarımın teorik sonuçlarını doğrulamak için gelişmiş termal test, doğrulama teknolojisi ve ekipmanlarının benimsenmesi
Sıkı Sıcaklık Artışı Testi
- Aşırı yük koşullarında invertörün uzun süreli güvenilir çalışmasını destekleyen temel bileşenlerin sıcaklık artışı için sıkı kabul kriterleri ve titiz tam yük ve aşırı yük test prosedürü
- Ürünün tüm bileşenlerinin normal şekilde çalışabildiğinden emin olmak için tüm ürünler fabrikadan çıkmadan önce yüksek sıcaklık yük yaşlanma testinden geçmektedir
Üçlü Boya Otomatik Püskürtme İşlemi
- Devre kartlarına göre farklı püskürtme stratejileri benimsenebilir, böylece devre kartı püskürtmesinin tekdüzeliği ve aynı parti ürünün tutarlılığı etkili bir şekilde sağlanır.
Yüksek Uyum Kabiliyeti
Geniş Voltaj Aralığı
- Anma gerilimi: Üç fazlı 380V ~ 480V
- Giriş güç frekansı: (50Hz/60Hz) ±5%
- İzin verilen voltaj dalgalanma aralığı: -%15Vac ~ +%10Vac
Düşük Dış Girişim
- Dahili C3 filtresi, inverterin çalışması sırasında oluşan yüksek frekanslı harmonikleri etkili bir şekilde bastırarak AB EN61800-3 standardının gereksinimlerini karşılar.
- Basit ve kullanıcı dostu EMC topraklama tasarımı, toprak kaçak akımını etkili bir şekilde azaltır.
- Sistem Sertifikasyonu
- Avrupa Birliği CE sertifikasyonu
Yapısal Tasarım
- Geleneksel modellere göre %40 daha az hacme sahip kitap şeklindeki tasarım
- Birden fazla invertörün yan yana kurulumunu destekler
Sıradışı performans
Kapsamlı Motor Tahrik Teknolojisi
- Üç fazlı asenkron motorların tahrik kontrolünün desteklenmesi
- V/F kontrolünü, açık çevrim vektör kontrolünü ve kapalı çevrim vektör kontrolünü destekler
- Hız ve tork kontrolünü destekler
- Hız izleme işlevini destekleyerek darbe akımını azaltır
Hassas Motor Otomatik Ayarlama Fonksiyonu
- Rahat kullanım ve hata ayıklama, daha yüksek kontrol hassasiyeti ve daha hızlı tepki hızı için motor parametrelerinde doğru otomatik ayarlamayı destekler
- Dinamik, statik ve statik+dinamik otomatik ayarlama dahil olmak üzere kapsamlı motor otomatik ayarlama işlevleri
- Kapsamlı Motor Kontrol Modları
- V/F Kontrol Modu
- Açık Döngü Vektör Kontrol Modu (OLVC)
- Kapalı Döngü Vektör Kontrol Modu (CLVC)
Büyük Başlangıç Torku
- Açık döngü vektör kontrolü (OLVC): 0,5 Hz'de %150
- Kapalı devre vektör kontrolü (CLVC): 0 Hz'de %200
Yüksek Aşırı Yük Kapasitesi
- Hafif aşırı yük kapasitesi: 60 saniye boyunca nominal hafif yük akımının %110'u, 10 saniye boyunca nominal hafif yük akımının %150'si
- Ağır aşırı yük kapasitesi: 60 saniye boyunca nominal ağır yük akımının %150'si, 10 saniye boyunca nominal ağır yük akımının %180'i
Çeşitlendirilmiş Fonksiyonlar
Klavye
- Standart invertörler için dahili LED tuş takımları mevcuttur ve harici tuş takımları desteklenmez.
- İsteğe bağlı olarak harici LED klavye eklenebilir.
- Hem standart hem de opsiyonel tuş takımları parametre hata ayıklama, çalışma durumu izleme, başlatma/durdurma kontrolü, parametre kopyalama vb. işlevleri destekler.
Çeşitli Genişletme Fonksiyonları
- İsteğe bağlı genişletme iletişim kartları Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP ve diğer veri yollarını destekler
- iletişimler (SLOT1 genişletme kartı yuvası).
- Opsiyonel kodlayıcı genişletme kartları (SLOT2 genişletme kartı yuvası)
- İsteğe bağlı IO terminal genişletme kartları (SLOT1 genişletme kartı yuvası, ayrıntılar için lütfen "İsteğe Bağlı Aksesuarlar"a bakın)
Güvenilir Frenleme Fonksiyonu
- İnverter DC frenlemeyi destekler.
- 22kw ve altı modellerde standart olarak dahili fren ünitesi bulunurken, 30kw ile 132kw arasındaki modellerde opsiyonel olarak dahili fren ünitesi bulunmaktadır.
- Fren direncinin eklenmesi, elektrik tesisatı alanından tasarruf sağlarken ve kullanıcıların elektrik maliyetlerini azaltırken fren performansını da artırır.
Çeşitli Fonksiyonları Destekleme
- V/F Destekli V/F yarım ayırma ve tam ayırma modları
- Sabit sıcaklık kontrolü, sabit basınç kontrolü ve gerilim kontrolünde uygulanabilen destekleyici proses PID kontrolü
- CLVC modunda motor sıfır hız konum kilitlemesini elde etmek için konum kilitlemeyi destekleme
- Elyaf ve tekstil endüstrilerinde uygulanabilen yalpalama fonksiyonunu destekler
- Motor gürültüsünü azaltmak için rastgele PWM derinliğini destekler
- Sistemin otomatik olarak OLVC'ye geçmesini sağlamak için kodlayıcı yedeklilik çalışma modunu destekler
- Kodlayıcı arızalı olduğunda çalıştırma
Hızlı Hata Ayıklama için Destekleyici Arka Plan Yazılımı
- İzleme ve parametre düzenleme gibi işlevleri destekleme
- Olay günlüklerini ve arıza kayıtlarını destekleme
Genel Amaçlı VFD Vektör Frekans İnvertörü Ürünü Teknik özellik
|
Teknik veri |
|||
|
Projeler |
Şartname Açıklama ve Teknik Veriler |
|
|
|
Güç girişi/ |
Giriş gerilimi |
Giriş voltajı: 380V (-%15) ila 480V (+%10) Faz: Üç fazlı |
|
|
Giriş güç frekansı |
50Hz/60Hz ±5% |
|
|
|
Giriş voltaj dengesizliği |
≤%3 |
|
|
|
Çıkış voltajı |
OV-Giriş voltajı |
|
|
|
Çıkış frekansı |
0~600Hz |
|
|
|
Motor tipi |
Asenkron motor |
|
|
|
Ana kontrol performansı |
Kontrol modu |
V/F, OLVC(Açık döngülü Vektör Kontrolü), CLVC(Kapalı döngülü Vektör Kontrolü) |
|
|
Hız sınırı |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Başlangıç torku |
OLVC: %150 (0,5 Hz), CLVC: %200 (OHz) |
|
|
|
Tork hassasiyeti |
≤±5%, Vektör kontrol modunda |
|
|
|
Tork dalgalanması |
≤±5%, Vektör kontrol modunda |
|
|
|
Hız kararlılığı |
OLVC, %0,2; CLVC: %0,1 |
|
|
|
Tork tepkisi |
≤5ms, Vektör kontrol modunda |
|
|
|
Hızlanma/yavaşlama süresi |
0,0sn~3200,0sn; 0,0dk~3200,0dk |
|
|
|
Tork artışı |
0,0%~30,0% |
|
|
|
Aşırı yük kapasitesi |
G modeli: %150 1dk/5dk; %18010sn/5dk; P modeli: %110 1dk/5dk; %150 10sn/5dk |
|
|
|
V/F eğrisi |
Düz hat tipi, çok nokta tipi, V/F Yarım ayırma modu, V/F Tam ayırma modu |
|
|
|
Giriş frekansı çözünürlüğü |
Dijital ayar: 0.01Hz, Analog ayar: 0.01Hz |
|
|
|
Hızlanma/yavaşlama eğrisi |
Düz çizgi ve S eğrisi |
|
|
|
Ana işlevler |
Basit PLC, Çok hızlı kontrol |
Kontrol terminalleri aracılığıyla desteklenen 16 hız segmenti |
|
|
Otomatik voltaj regülasyonu (AVR) |
Şebeke voltajı belirli bir aralıkta değiştiğinde çıkış voltajını otomatik olarak sabit tutar |
|
|
|
Sabit uzunluk kontrolü |
Sabit uzunluk kontrolü |
|
|
|
Dahili PID |
Kolayca kapalı devre kontrol sistemi oluşturur |
|
|
|
Çok motorlu anahtarlama |
İki motoru kontrol etmek için iki motor parametresi grubu arasında geçiş |
|
|
|
Sanal G/Ç |
Basit mantık kontrolünü sağlayan sekiz sanal DI/DO grubu |
|
|
|
Aşırı Gerilim/Aşırı Akım Durma Kontrolü |
Çalışma sırasında otomatik akım ve gerilim sınırlaması, inverterin sık aşırı akım veya aşırı gerilim nedeniyle devre dışı kalmasını önler |
|
|
|
Elektrik kesintisinden sonra yeniden başlatma |
Elektrik kesintisi ve yeniden başlamasından sonra, invertör otomatik olarak çalışmaya başlamadan önce belirli bir süre bekler |
|
|
|
Hızlı akım sınırlaması |
İnverterde sık görülen aşırı akım arızalarını önler |
|
|
|
Frekans ayarlama yöntemi |
tuş takımı; terminal YUKARI/AŞAĞI; çoklu referans; darbe referansı; iletişim |
|
|
|
Güç girişi/çıkışı |
Analog giriş terminalleri |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Dijital giriş terminalleri |
DI1-DI5, opto izolasyonlu 5 programlanabilir dijital giriş terminali, her ikisiyle de uyumludur |
|
|
|
Dijital çıkış terminalleri |
Açık kollektör çıkışı; çıkış voltaj aralığı: 0V~24V; akım yük kapasitesi: 50mA. |
|
|
|
Analog çıkış terminalleri |
1 kanallı 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Röle çıkışı |
1 kanallı Form C kontağı, NO+NC |
|
|
|
İletişim |
İletişim protokolleri |
Modbus RTU (standart yapılandırma); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (isteğe bağlı yapılandırma) |
|
|
Ortam |
Yükseklik |
≤1000m: derecelendirmeye gerek yok |
|
|
Ortam sıcaklığı |
-25℃～+40℃ (40~55 arasında izin verilen derecelendirmeyle çalıştırma) |
|
|
|
Nem |
%15 ~ %95, Yoğuşma yok |
|
|
|
Titreşim |
3M3, IEC60721-3-3 |
|
|
|
Depolama sıcaklığı |
-40°C~+70°C |
|
|
|
Kurulum yeri |
Kapalı alanda, doğrudan güneş ışığı almayan, yanıcı, aşındırıcı gazlardan, sıvılardan ve iletken maddelerden uzak |
|
|
|
İsteğe bağlı Aksesuarlar |
Kodlayıcı kartı, iletişim genişletme kartı, IO genişletme kartı |
|
|
|
Korumalar |
Kısa devre, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı gibi durumlara karşı koruma, |
|
|
|
Kurulum yöntemi |
Bir dolaba monte edilmiş |
|
|
|
Koruma derecesi |
IP20 |
|
|
|
Soğutma yöntemi |
Hava soğutma |
|
|
Genel Amaçlı VFD Vektör Frekans İnvertörü ÜrünüÜrün Başvurusu
Tekstil, kağıt imalatı, nesne kaldırma, plastik, metal ürünleri, baskı ve ambalaj, yapı malzemeleri, mühendislik makineleri ve otomatik üretim ekipmanları.
|
HV350 Ürün Seçimi Anma gerilimi: üç fazlı 380Vac (323V~528V çalışma gerilimi aralığına uygundur) |
|||||
|
Örnek |
Ağır yük |
Hafif yük |
Çerçeve tipi |
||
|
Anma Gücü (kW) |
Nominal Çıkış Akımı |
Anma gücü |
Nominal Çıkış Akımı |
||
|
HV350-4T0.75G/1.5PB |
0,75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
|
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
İlk Yardım |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
