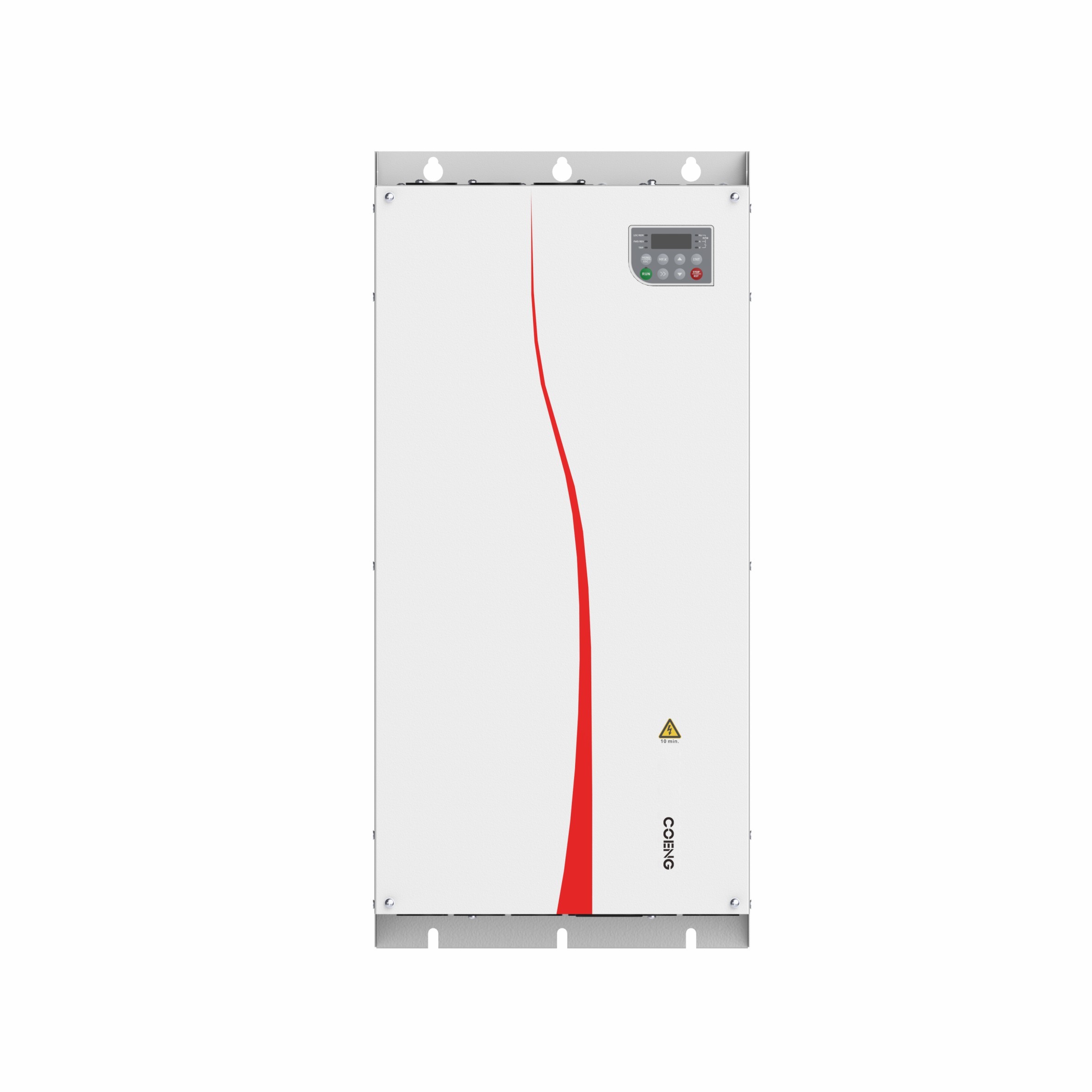

HV510 Değişken Frekans Sürücü Vektör Değiştiricisi VFD Vektör Frekans Değiştiricisi
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | EC |
| Model numarası | HV510 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | Karton, Kontrplak Kutu |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000/set |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Giriş Voltajı | 380V (-%15) - 480V (+%10), Üç fazlı | Giriş gücü frekansı | (50Hz/60Hz)±5% |
|---|---|---|---|
| Giriş voltajı dengesizliği | ≤3% | Çıkış Voltajı | 0V-giriş voltajı |
| Çıktı Sıklığı | 0Hz-1500Hz | Koruma derecesi | IP20 |
| Soğutma yöntemi | Hava soğutması | Nem | %15-%95, Yoğuşma Yok |
| Vurgulamak | HV510 Değişken Frekanslı Sürücü,Vektör Inverter,VFD vektör frekans dönüştürücü |
||
Ürün Açıklaması
HV510 Yüksek Performanslı Değişken Frekanslı Sürücü Vektör Değiştiricisi VFD Vektör Frekans Değiştiricisi
Değişken Frekanslı Sürücü Vektör Dönüştürücü Ürün Tanımı
HV510 serisi frekans invertörü, yeni nesil yüksek performanslı vektör invertörüdür.Asinkron motor ve kalıcı mıknatıs sinkroni motor kontrol sürücüsünü desteklemek için yeni yüksek performanslı açık ve kapalı döngü vektör kontrol teknolojisini benimseyen; mükemmel performans, geliştirilmiş performans ve yüksek güç yoğunluğu tasarımı endüstriyel performansı artırır. Ürünün kullanım kolaylığı, güvenilirliği, çevresel istikrarı, işlevsel çeşitliliği,uygulama esnekliği ve uygulama ortamındaki diğer avantajlar tasarım standartlarını geliştirdi ve kurulum alanını optimize etti, vb., birçok açıdan kullanıcı deneyimini iyileştirir.HV510 serisi frekans invertörü, yeni nesil yüksek performanslı vektör invertörüdür.Asinkron motor ve kalıcı mıknatıs sinkroni motor kontrol sürücüsünü desteklemek için yeni yüksek performanslı açık ve kapalı döngü vektör kontrol teknolojisini benimseyen; mükemmel performans, geliştirilmiş performans ve yüksek güç yoğunluğu tasarımı endüstriyel performansı artırır. Ürünün kullanım kolaylığı, güvenilirliği, çevresel istikrarı, işlevsel çeşitliliği,uygulama esnekliği ve uygulama ortamındaki diğer avantajlar tasarım standartlarını geliştirdi ve kurulum alanını optimize etti, vb., birçok açıdan kullanıcı deneyimini iyileştirmek.
HV510 serisi frekans invertörleri, metallürji, kaldırma, petrol, makine aletleri, plastik, metal ürünleri, kağıt üretimi,Tekstil, baskı ve ambalajlama vb.
Değişken Frekanslı Sürücü Vektör Değiştiricisi Teknik Spesifikasyonu
|
Teknik Özellik |
||
|
Güç |
Giriş voltajı (Uin) |
380V (-15%) - 480V (+10%), üç fazlı |
|
Girdi gücü |
(50Hz/60Hz) ± 5% |
|
|
Giriş voltajı |
% ≤3 |
|
|
Çıktı voltajı |
0V giriş voltajı |
|
|
Çıkış sıklığı |
0Hz-1500Hz arasında |
|
|
Kontrol |
Motor Türü |
Asinkron motor/daimi mıknatıs sinkron motor |
|
Kontrol Modu |
V/F, OLVC (açık döngü vektör kontrolü), CLVC (kapalı döngü vektör kontrolü) |
|
|
Hız aralığı |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Başlangıç tork |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
Döner doğruluğu |
Vektör kontrol modunda ≤±5% |
|
|
Döner çarpması |
Vektör kontrol modunda ≤±5% |
|
|
Hız sabitliği |
OLVC: 0.2%; CLVC: 0.1% |
|
|
Döner tepkisi |
Vektör kontrol modunda ≤ 5 ms |
|
|
Hızlandırma/decel |
0.0s3200.0s; 0.0min3200.0min |
|
|
Döner artışı |
0.0%-30.0% |
|
|
Aşırı yükleme kapasitesi |
G modeli: % 150 1 dakikada / 5 dakikada, % 180 3 saniye / 5 dakikada |
|
|
V/F eğrisi |
Düz çizgi türü, çok nokta türü, V/F yarı ayrılma modu, V/F tam ayrılma modu |
|
|
Girdi frekansı çözünürlüğü |
Dijital ayar: 0.01Hz; analog ayar: 0.01Hz |
|
|
Ana |
Hızlandırma/gecikme eğreleri |
Düz çizgi, S eğrisi |
|
Basit PLC, çok hızlı referans |
Kontrol terminalleri ile desteklenen 16 hız bölümü |
|
|
Otomatik gerilim düzenleme (AVR) |
Ağ voltajı belirli bir aralıkta değiştikçe otomatik olarak çıkış voltajını sabit tutar |
|
|
Sabit uzunluk kontrolü |
Sabit uzunluk kontrolü |
|
|
Dahili PID |
Kolayca kapalı döngü kontrol sistemi oluşturur |
|
|
Çok motorlu geçiş |
Motor parametrelerinin 2 seti ile, 2 motor arasında geçiş gerçekleştirilebilir |
|
|
Sanal IO |
8 adet sanal DI/DO seti ile basit mantıksal kontrol gerçekleştirilebilir. |
|
|
Aşırı voltaj/aşırı akım kontrolü |
Akım ve voltaj, aşırı akım ve aşırı voltaj nedeniyle sık sık yolculukları önlemek için çalışma sırasında otomatik olarak sınırlanabilir |
|
|
Güç kaybından sonra yeniden başlat |
Değiştiricinin bir güç arızası sonra tekrar açıldığında otomatik olarak çalışabilir |
|
|
Hızlı akım sınırlama |
Sık sık aşırı akım hataları önlenebilir |
|
|
Giriş ve |
Frekans referans modu |
Klavye, terminal Yukarı/Aşağı, çoklu referans, nabız referansı, iletişim |
|
Analog giriş terminalleri |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
Dijital giriş terminalleri |
DI1-DI5, 5 programlanabilir dijital giriş terminali, hem batma hem de kaynak girişleriyle uyumludur. |
|
|
Dijital çıkış terminalleri |
Açık kolektor çıkışı; çıkış voltaj aralığı: 0V-24V; akım yük kapasitesi: 50mA. |
|
|
Analog çıkış terminalleri |
1 kanal 0V-10V/0(4) mA-20mA |
|
|
Relay çıkışı |
1 kanallı C biçimi bağlantısı, NO+NC |
|
|
Karşılıklı |
İletişim protokolü |
Modbus RTU (standart yapılandırma); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (ihtiyaçlı yapılandırma) |
|
Kullanımı |
Yükseklik |
≤1000m: derecelendirme gerekmez; 1000-3000m: 100m başına %1 oranında artmış akım derecelendirme |
|
Çevre sıcaklığı |
-25°C-+40°C (deşifreleme 40°C-55°C aralığında izin verilir) |
|
|
Nemlilik |
% 15-95, yoğunlaşma yok |
|
|
titreşim |
3M3, IEC60721-3-3 |
|
|
Depolama sıcaklığı |
-40°C-+70°C |
|
|
Çalışma yeri |
Doğrudan güneş ışığı, yanıcı ve aşındırıcı gazlar, sıvılar ve iletken parçacıklar vb. olmayan kapalı yerlerde. |
|
|
İsteğe bağlı aksesuarlar |
Kodlayıcı kart, iletişim genişleme kartı, IO genişleme kartı |
|
|
Korumalar |
Kısa devre, aşırı akım, aşırı yük, aşırı voltaj, düşük voltaj, faz kaybı, aşırı sıcaklık, harici hatalar vb. |
|
|
Kurulum yöntemi |
Bir dolaba yerleştirilmiş |
|
|
Koruma derecesi |
IP20 |
|
|
Soğutma yöntemi |
Hava soğutması |
|
Değişken Frekanslı Sürücü Vektör Dönüştürücü Ürün Özellikleri
Güvenli ve güvenilir
Güvenilir yapısal tasarım
- Yenilikçi bağımsız hava borusu tasarımı, ürünün ısı dağılımı performansını ve çevresel uyarlanabilirliğini artırır
- Kitap tipi tasarım, kullanıcının dolabındaki kurulum alanını büyük ölçüde tasarrufu sağlar
Profesyonel termal tasarım
- Tüm makinenin termal güvenilirliğini sağlamak için verimli ve doğru bir termal simülasyon platformu yazılımı benimsemek
- Gelişmiş termal test ve doğrulama teknolojileri ve cihazları, termal tasarımın teorik sonuçlarını etkili bir şekilde test eder.
Sıkı sıcaklık artışı testi
- Tüm makine sıcaklık artışı testi, sıkı tam yük ve aşırı yük doğrulama test prosedürlerini benimser.
- Fabrika dışı yüksek sıcaklık ve yük yaşlanması, dağılan cihaz arızalarının etkili bir şekilde önlenmesi ve engellenmesi
Etkili bir müdahale karşıtı tasarım
- Dönüştürücü tarafından üretilen yüksek frekanslı harmonikleri etkili bir şekilde bastırabilen yerleşik C3 filtresi
- EMC çığır açan tasarım etkili bir şekilde yere sızıntı akımı azaltabilir
Kapsamlı koruma özellikleri
- Tüm serinin aşırı voltaj, düşük voltaj, aşırı akım, faz kaybı, aşırı hız, rotoru engelleme, aşırı yük, motor sıcaklığı koruması gibi koruma işlevleri vardır.Ve yere kısa devre..
- Hata türünün ciddiyetine göre, günlük bakımı kolaylaştırmak için erken uyarı uyarısı, hata kapatma ve devam eden çalışmaya ayarlanabilir.
Mükemmel performans
Gelişmiş motor tahrik teknolojisi
- Yüksek performanslı akım vektör kontrolü elde etmek için asinkron motorları ve senkron motorları destekleyebilir
- Motor parametre değiştirme kontrol iki set destekleyebilir
- Motor hızı ve tork modunun kontrolünü destekleyebilir
Zengin kendi kendine öğrenme fonksiyonları
- Motor kontrolünün doğruluğunu ve yanıt hızını iyileştirmek için doğru motor parametresi kendi kendini tanımlama yeteneği
- Farklı senaryolarda motor tanımlama ihtiyaçlarını desteklemek için çeşitli ve kapsamlı kendi kendine öğrenme modları
Mükemmel fren fonksiyonu
- DC fren fonksiyonunu destekle
- Aşırı heyecanlandırma fonksiyonu, yavaşlama sırasında otobüs voltajının artışını etkili bir şekilde bastırabilir ve sık sık aşırı voltaj hatalarını önleyebilir.
- Tüm serilerde yerleşik fren üniteleri olabilir, kurulum alanını ve elektrik maliyetlerini tasarruf eder
Güçlü aşırı yükleme yeteneği
- Yüksek aşırı yük kapasitesi, aşırı yük koşullarında uzun süre güvenilir çalışmaya yeterlidir
- Hafif aşırı yük kapasitesi: 1 dakika boyunca 1,1 kat değerli akım çalışması, 10 saniye boyunca 1,5 kat değerli akım çalışması
- Ağır aşırı yük kapasitesi: 1 dakika boyunca 1,5 kat değerli akım çalışması, 3 saniye boyunca 2 kat değerli akım çalışması
Zengin fonksiyonlar
Çeşitli genişletilmiş fonksiyonlar
- Çeşitli mevcut iletişim protokollerini destekleyen iletişim kartı seçeneği: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP vb.
- Kodlayıcı kart seçeneği, artan ve çözücü kodlayıcı kablolama destekler
- I / O terminal kart seçeneği terminal işlevlerini zenginleştirir
- Dış klavye seçeneği hata ayıklamayı daha kolay ve daha kolay hale getirir
Not: İsteksiz I/O terminal genişleme kartı ve iletişim genişleme kartı aynı genişleme kartı yuvasındadır ve aynı anda kurulamaz ve kullanılamaz.
Arkaplan hızlı hata ayıklama yazılımı
- Dönüştürücü olay kaydı ve sanal osiloskop fonksiyonlarını destekler
- Parametre düzenlemesini ve durum izlemesini destekle, hata ayıklama ve bakımı daha uygun hale getirir
Yüksek frekanslı çıkış
- Çıktı 1500Hz'e kadar ulaşabilir, yüksek frekanslı ve yüksek hızlı motorlar için uygundur
Özel uygulama yazılım fonksiyonları
- Master-slave kontrolü: 2 veya daha fazla motorun master-slave eşzamanlı kontrolü için uygundur
- Basit PLC fonksiyonu: 16 bölüme kadar zamanlama ve sabit hızlı döngü çalışmasını tamamlayabilir
- PID fonksiyonu: sabit sıcaklık, sabit basınç, gerilim vb. gibi süreç kontrolü için kapalı döngü sistemleri için uygundur.
- Sanal I/O: Basit ayarlarla basit iç mantık kontrolü sağlanabilir.
- Elektrik kesintisi ve yeniden başlatma fonksiyonu: Değiştiricinin çalışması sırasında kapatılıp tekrar açıldığında, otomatik çalışma gerçekleştirilebilir
- Çok motorlu anahtarlama fonksiyonu: anahtarlama kontrolünü elde etmek için iki set motor parametresi depolayabilir
- Sıfır servo fonksiyonu: Kapalı döngü kontrolü sırasında, motor sıfır hızda kilitlenebilir.
- Swing frekans fonksiyonu: spindle sargısının kalitesini artırabilecek tekstil ve kimyasal lif işleme ekipmanları için uygundur
- Rastgele PWM derinliği: motorun sert gürültüsünü artırabilir
- Kodlayıcı yedekleme işlevi: kapalı döngü işlevi için uygundur. Kodlayıcı arızalanırsa, otomatik olarak açık döngü işlevine geçebilir.
