Değişken frekanslı sürücü 3300V 1900V,10kV 6600V 10kV vfd inverter
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE |
| Model numarası | HD8000-3306 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | ahşap kasa |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Mekanik karakteristik | Tek/çok eksenli sürücü, iki bölgeli/dört bölgeli | Motor tarafının anma gerilimi | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Güç | 10: 10MVA | Düzeltme yöntemi | P: PWM D: Diyot temelli doğrultma |
| Ortak otobüs düzeltme yöntemi | Boş: tek düzeltme 2: çift düzeltme | Ortak bara invertörü yöntemi | Boş: tek D: çift invertör T: üçlü invertör |
| Vurgulamak | 1900V Değişken Frekanslı Sürücü,10kV vfd dönüştürücü,3300V Değişken Frekanslı Sürücü |
||
Ürün Açıklaması

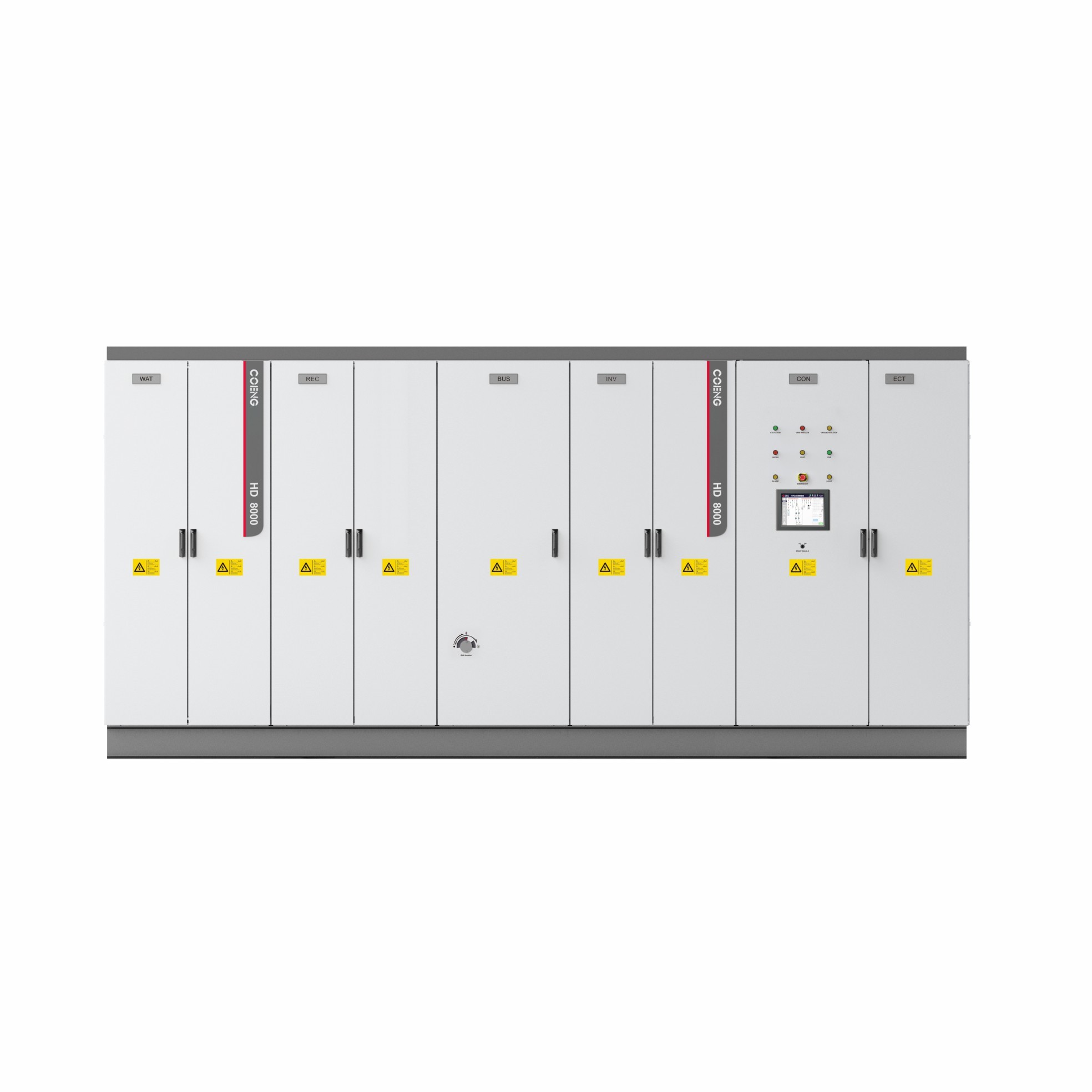

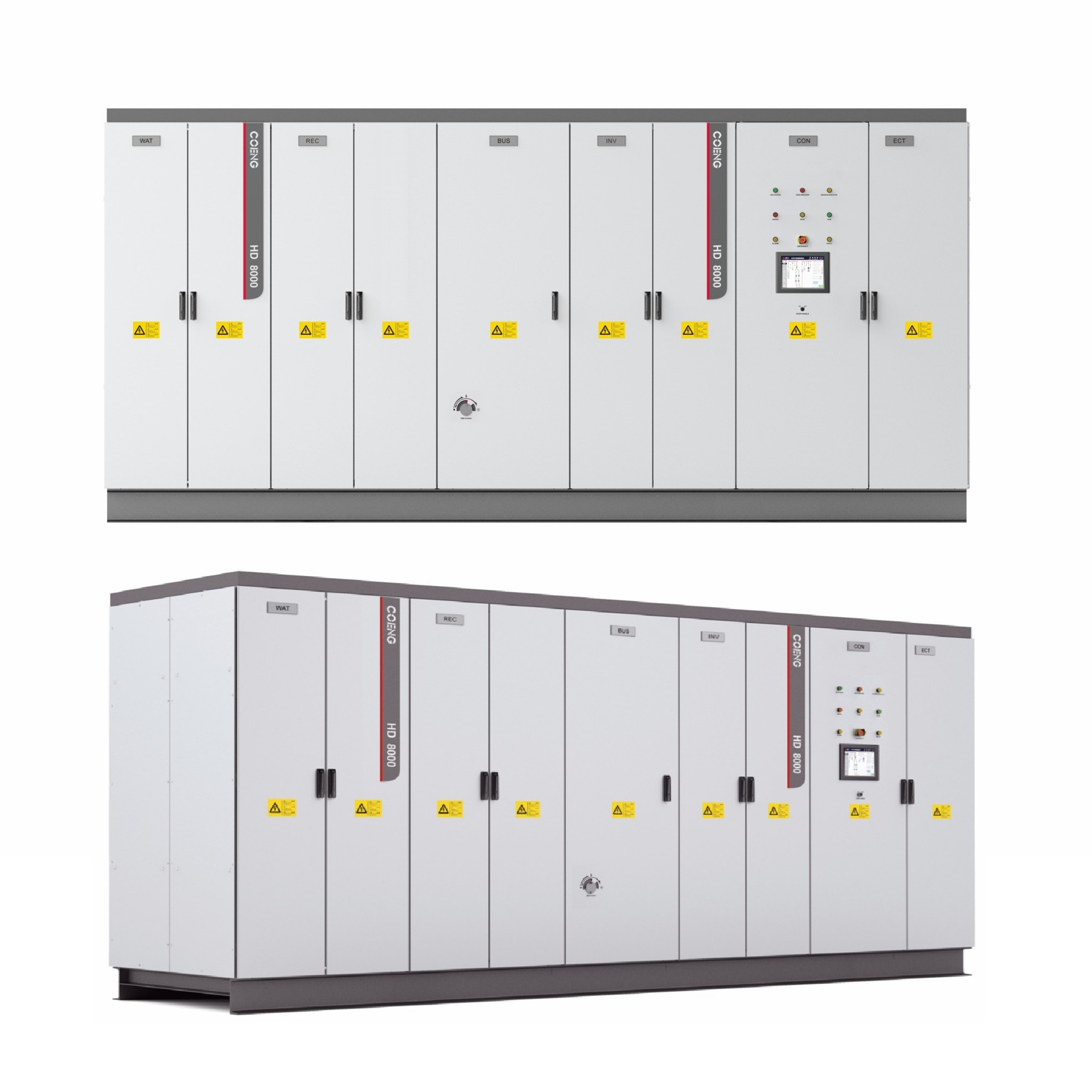

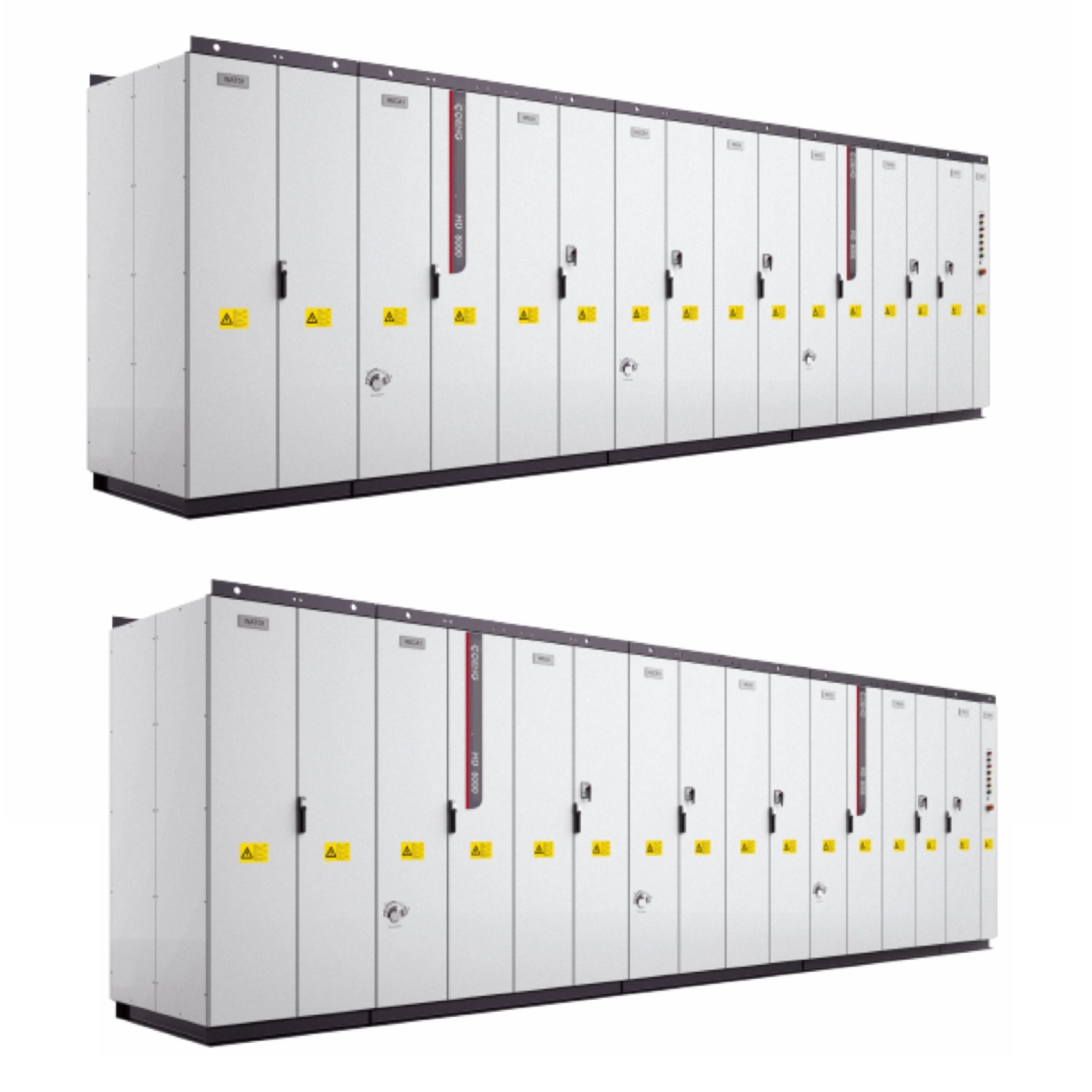

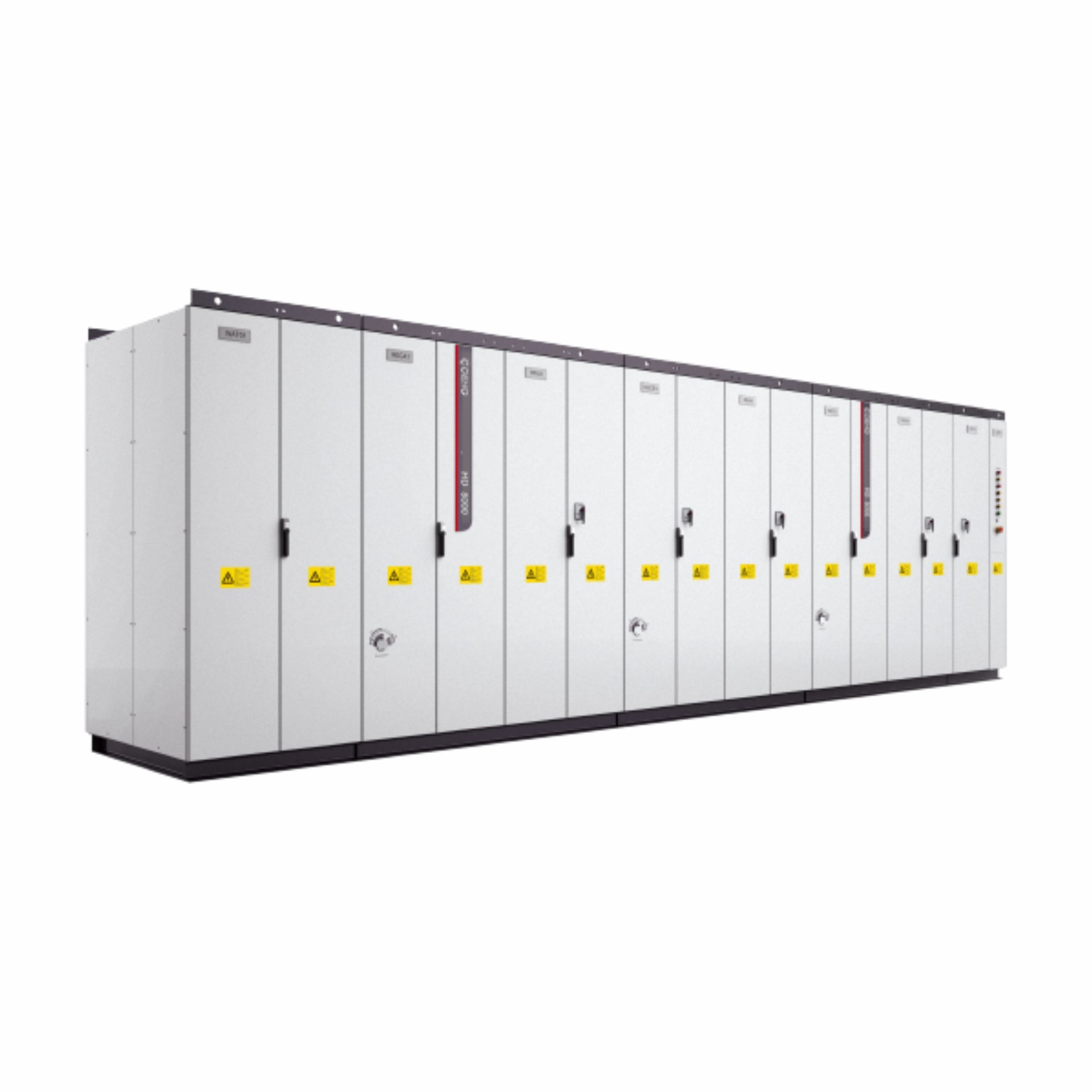

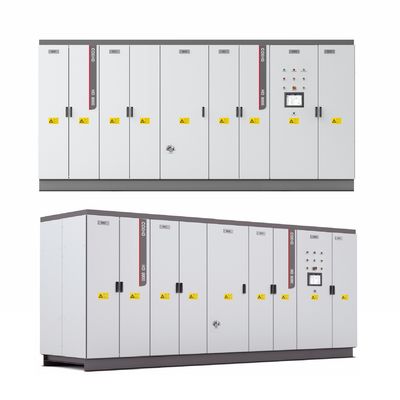

HD8000 Yüksek güçlü VFD sistemi Değişken Frekanslı Sürücü Dönüştürücü
Ürün uygulaması
- Özellikler:tek/çok eksenli sürücü, IP54 koruması, iki bölgeli/dört bölgeli
- Tasarım:modüler tasarım
- Düzeltme:çok darbeli temel düzeltme, akıllı düzeltme ve PWM düzeltme
- Gerilim oranı:1900V3000V (3300V), 6000V, (6600V), 10000V
- Maksimum güç:30MVA (tek) 60MVA (paralel)
- Uyumlu motor:asenkron asenkron motor, sabit mıknatıslı senkron motor, Elektrikle uyarılan senkron motor
- Kontrol yöntemi:V/F, sensörlü yakın çevrim vektör kontrolü, sensörsüz açık çevrim vektör kontrolü
- Soğutma:su soğutma
Teknik Şartname
| HD8000 Teknik Özellikleri | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Temel kurulum | Giriş voltajı | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Giriş frekansı | 45Hz-66Hz | |||||||||||||
| Aşırı yük | %110@ nominal akım, %120@ nominal akım 60s | |||||||||||||
| effinezaket | ≥99% | |||||||||||||
| Güç faktörü | ≥0,95 (%2 AC giriş reaktörüyle donatılmış nominal akım) | |||||||||||||
| Koruma | aşırı yük koruması, aşırı ısınma koruması, kısa devre koruması, arıza ön kararı vb. | |||||||||||||
| RecPWM birleşme |
Giriş frekansı | 45Hz-66Hz | ||||||||||||
| Aşırı yük | %110@ nominal akım, %120@ nominal akım 60s | |||||||||||||
| effinezaket | ≥%98,5 | |||||||||||||
| Güç faktörü | ayarlanabilir (varsayılan 1) | |||||||||||||
| Koruma | aşırı yük koruması, aşırı ısınma koruması, kısa devre koruması, arıza ön kararı vb. | |||||||||||||
| İnvertör | Çıkış voltajı | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Maksimum çıkış frekansı |
110 Hz |
|||||||||||||
| Hız istikrarlı doğruluk | OLVC: %0,01, CLVC: %0,01 | OLVC: %0,01, CLVC: %0,01 | ||||||||||||
| Hız darbesi | OLVC: %0,2, CLVC: %0,1 | OLVC: %0,4, CLVC: %0,2 | ||||||||||||
| Başlangıç torku | OLVC: %150, CLVC: %200 | OLVC: %130, CLVC: %150 | ||||||||||||
| Tork kontrolü | V/F: Evet, OLVC: Evet, CLVC: Evet | V/F: Evet, OLVC: Evet, CLVC: Evet | ||||||||||||
| Tork doğruluğu | OLVC: %5, CLVC: %2 | OLVC: %5, CLVC: %2 | ||||||||||||
| Tork tepki süresi | OLVC: 5 ms, CLVC: 5 ms | OLVC: 5 ms, CLVC: 5 ms | ||||||||||||
| Dönen tepki süresi | OLVC: 100 ms, CLVC: 100 ms | OLVC: 150 ms, CLVC: 150 ms | ||||||||||||
| Dinamik düşme eşdeğeri | OLVC: %0,5*s, CLVC: %0,25*s | OLVC: %1*s, CLVC: %0,5*s | ||||||||||||
| Aşırı yük | %110@nominal akım, %120@nominal akım 60s | |||||||||||||
| Çevre | Sıcaklık | giriş sıcaklığı ≤40 | ||||||||||||
| Rakım | ≤4000m (2000m~4000m değer kaybı) | |||||||||||||
| Mekanik Veriler | IP koruması | IP54 | ||||||||||||
| Soğutma | Su soğutma | |||||||||||||
| Korozyon önleyici | C4-M | |||||||||||||
| HD8000 Serisi Seçim Tablosu | ||||||||||||||
| Modül | Şebeke Gerilimi | Motor Gerilimi | Güç | Puanlandım | Maksimum f | Boyut (G*D*Y) (mm) | Not | |||||||
| HD8000-3306 | 3300V | 3300V | 6 MVA | 1050A | 110 Hz | 4600*1300*2200 | Su soğutma kabini içerir | |||||||
| HD8000-3308 | 8 MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24 MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30 MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Değişken Frekanslı Sürücülerin (VFD) Fonksiyonları
Değişken Frekanslı Sürücüler (VFD'ler), elektrik motorlarının hızını ve torkunu kontrol etmek için kullanılan elektronik cihazlardır. Endüstriyel ve ticari uygulamalarda yaygın olarak kullanılırlar. VFD'lerin ana işlevleri şunlardır:
1. Hız Kontrolü
- Ayarlanabilir Motor Hızı: VFD'ler, değişken hızlara ihtiyaç duyan fanlar, pompalar ve konveyörler gibi uygulamalar için çok önemli olan operasyonel gereksinimlere göre motor hızının hassas kontrolüne olanak tanır.
2. Enerji Tasarrufu
- Azaltılmış Enerji Tüketimi: VFD'ler, motor hızını ayarlayarak enerji kullanımını önemli ölçüde azaltabilir. Birçok uygulamada motorlar genellikle daha düşük yüklerde çalışır ve VFD'nin kullanılması önemli miktarda enerji tasarrufu sağlayabilir.
- Optimize Edilmiş Çalışma Verimliliği: VFD'ler ekipmanın optimum verimlilik noktasında çalışmasına yardımcı olarak gereksiz enerji israfını azaltır.
3. Yumuşak Başlatma ve Durdurma
- Sorunsuz Başlangıç: VFD'ler motorların yumuşak başlatılmasını sağlar, elektrik dalgalanmalarını ve mekanik stresi en aza indirir, böylece hem motorun hem de bağlı ekipmanın ömrünü uzatır.
- Kontrollü Durdurma: Mekanik şoklara neden olabilecek ani duruşları önleyerek kontrollü yavaşlama sağlarlar.
4. Tork Kontrolü
- Hassas Tork Yönetimi: VFD'ler, vinçler ve malzeme taşıma sistemleri gibi hassas tork kontrolü gerektiren uygulamalar için gerekli olan, farklı hızlarda sabit torkun korunmasına olanak tanır.
5. Proses Kontrol İyileştirmesi
- Akış ve Basınç Düzenlemesi: Pompa ve fan uygulamalarında VFD'ler, gerçek zamanlı talebe göre akışı ve basıncı ayarlayarak üretim süreçlerinin stabilitesini ve esnekliğini artırabilir.
- Otomasyon Desteği: VFD'ler, daha karmaşık otomasyonu desteklemek ve genel üretim verimliliğini artırmak için sensörler ve kontrol sistemleriyle entegre edilebilir.
6. Gürültü ve Titreşim Azaltma
- Daha Düşük Çalışma Gürültüsü: VFD'ler, düzgün hız ayarlamaları sağlayarak operasyonel gürültü seviyelerini azaltarak daha iyi bir çalışma ortamı yaratabilir.
- Minimize Edilmiş Titreşim: Sabit hızda çalışma, mekanik titreşimlerin azaltılmasına yardımcı olarak ekipmanın ömrünü uzatır.
7. Koruma Özellikleri
- Aşırı Yük ve Kısa Devre Koruması: Modern VFD'ler, motorların ve sürücü sistemlerinin güvenli çalışmasını sağlayan aşırı yük, kısa devre ve aşırı ısınma koruması dahil olmak üzere çeşitli koruma özellikleriyle donatılmıştır.
- Arıza İzleme: VFD'ler sistem koşullarını gerçek zamanlı olarak izleyebilir, arızaları hızlı bir şekilde tespit edip kullanıcıları uyararak arıza süresini en aza indirebilir.
Çözüm
Değişken Frekanslı Sürücüler modern endüstriyel ve ticari uygulamalarda çok önemli bir rol oynamaktadır. VFD'ler, enerji tasarrufu ve koruyucu özelliklerin yanı sıra hız ve torkun hassas kontrolünü sağlayarak verimliliği artırmaya, enerji tüketimini azaltmaya ve ekipmanın ömrünü uzatmaya yardımcı olur. Teknoloji ilerledikçe VFD'lerin uygulama ve işlevsellik yelpazesi genişlemeye devam ediyor.
Ürün Özellikleri
Mühendislik tasarım konsepti
Özellikler
· IP54 koruması, böylece sistemin süper güçlü çevresel uyarlanabilirliğe sahip olması sağlanır
· Sistemin aksama süresi olasılığını azaltmak için temel bileşenlerin yedekli tasarımı
· Güç sistemini son derece yüksek güvenilirliğe kavuşturan gelişmiş IGCT ve tristör
· Çift baskı paketini benimsemek, sistemi ultra yüksek güç yoğunluğuna sahip kılan mükemmel ısı dağılımı performansı
· Birinci sınıf koruma arıza sistemi
· Müşterilere eksiksiz veri sağlamak için güçlü izleme sistemi
· Çok sayıda isteğe bağlı aksesuar
Koruma
· Koruma teknolojisi sayesinde IGCT ön değerlendirme + devre kolunu köprüleme
· Yüksek akım kapatma işlemini engelleyen AC terminal akımının anlık değerinin gerçek zamanlı tespiti
Mükemmel kontrol
· Elektrik ve frenleme enerjisi geri bildirimini karşılamak için çift dört bölgeli çalışma
· Sistemin mekanik rezonansı bastırmaya yönelik gereksinimlerini karşılamak için hızlı tork dinamiği tepkisi
· Motor, çelik haddeleme, vinçler vb.nin yüksek performans gereksinimlerini karşılamak için bölümler halinde eşzamanlı olarak modüle edilmiştir.
· Çeşitli motorlara uyarlanmıştır (endüksiyon motorları, sabit mıknatıslı senkron motorlar, elektriksel olarak uyarılan senkron motorlar, vb.)
Aşırı Yük Eğrisi
· %110@nominal akım, %120@nominal akım 60s
Mühendislik Tasarımı
Modüler tasarım
· Akıllı arıza teşhis sistemi, hızlı konumlandırma
· Anahtar bileşenlerin modüler tasarımı, yüksek tutarlılık ve yüksek güvenilirlik
· Uygun bakım
Yoğun sismik tasarım
· IEC60721 3M5 mekanik koşullar-kararlı çalışma
· Hassas mekanik tasarım yoğun deprem direnci sağlar
Özelleştirilebilir iletişim protokolü
· Dahili PLC ile kesintisiz bağlantı gerçekleştirebilen yerleşik iletişim protokolünü destekler ve değiştirme ve bakım için daha uygundur
· Field-bus'ı destekler: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
HD8000'in Güvenilirlik Garantisi
Standartlaştırılmış üretim ve fabrika testleri
· Test süreci otomatik olarak kontrol edilir ve tüm süreç izlenebilirdir
· Tüm ürünler sevkıyattan önce %100 V ve %100 Pn yaşlandırma testine tabi tutulur
· Üretim verimliliğini sağlamak için mükemmel MES yönetim sistemi
· Endüstri lideri test platformu ve sürücü tam yük testinin farklı voltaj seviyelerini ve farklı doğrultucu modlarını karşılayabildiği için ürün kalitesini garanti edebilir
HD8000'in Hızlı Hata Ayıklama Yazılımı
· Hızlı hata ayıklama yazılımı PC'ye fiber optik üzerinden bağlanır. Yazılım, toplu parametre ayarı, arıza verilerinin indirilmesi ve dalga biçimi analizi, yüksek hızlı osiloskop ve çok sayıda düzenleme işlevi gibi çok sayıda profesyonel hata ayıklama işlevine sahiptir. Yazılım seri veya Ethernet iletişimini destekler, böylece yazılım VFD'yi seri iletişim yoluyla koruyabilir veya VFD'yi Ethernet aracılığıyla merkezi kontrol odasında tutabilir.
