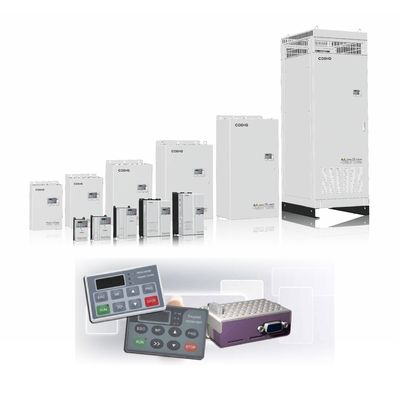

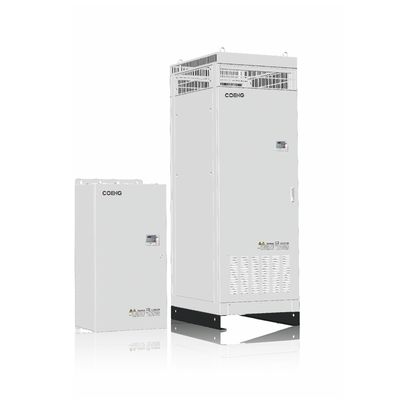

HV300 Genel Amaç 0.4kW 500kW Değişken Frekans Değiştiricisi Sürücü Vektör Frekans Değiştiricisi
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE |
| Model numarası | HV300 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | Ahşap kutu |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Güç aralığı | 0.4kW~500kW | Giriş Gerilimi Uin | 200V (-%15) ~ 240V (+%10) 1PH/3PH 380V (-%15) ~ 480V (+%10) 3PH 500V 500V (-%15) ~ 690V (+%10) 3PH |
|---|---|---|---|
| Giriş frekansı | 50Hz/60Hz±5% | İletişim arayüzü | RS485, RJ45 |
| İletişim Protokolü | Modbus RTU'su | Nem | <%90 RH, Yoğuşmasız |
| Çalışma Sıcaklığı | -20℃~+40℃ (40℃~55℃'de derece düşürme ile çalışma) | ||
| Vurgulamak | .4kW'dan 500kW'a kadar vektör frekans inverteri,Değişken frekanslı inverter sürücüsü,Genel amaçlı vektör frekans inverteri |
||
Ürün Açıklaması
HV300 Genel amaçlı 0.4kW ila 500kW Değişken frekanslı inverter Common Motor Drive Vektör Frekanslı inverter
Değişken frekanslı inverterÜrün Tanımı
HV350 Serisi inverteri yeni geliştirilen genel amaçlı bir vektör inverteridir.Bol miktarda yazılım fonksiyonlarının tasarım ilkeleri hakkında, daha iyi performans ve daha yüksek güvenilirlik, bu invertör daha küçük hacimli, daha iyi genişletilebilirlik, daha fazla iletişim fonksiyonu ve daha kolay işletim özelliklerine sahiptir.
Değişken frekanslı inverterÜrün Özellikleri
Akıllı IGBT modülü ısı koruma tasarımı
- Dahili dinamik bağlantı sıcaklık modeli, IGBT bağlantı sıcaklığını gerçek zamanlı olarak izler.
- Eşsiz kısa devre ve koruma teknolojisi ile devre, sistem güvenliğini korur.
- Gecikme aşırı akım koruması sıfırlama, aşırı akım bastırma

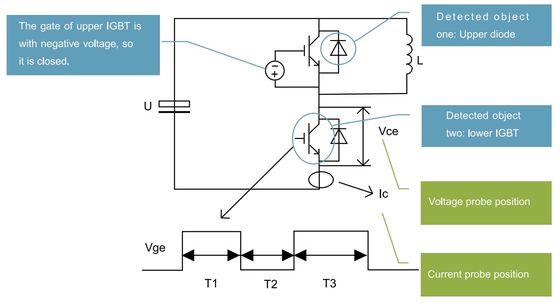

Adaptatif IGBT tahrik kontrolü istikrar tasarımı
- Güvenilir kendiliğinden geliştirilmiş IGBT modülü istikrar tasarım platformu.
- IGBT açık/kapalı işleminde ana parametreleri elde edebilen, IGBT sürücü kartının işlevini ve performansını değerlendirebilen.
- IGBT modülü tasarımının makullüğünü değerlendirebilir, ürün güç sisteminin tasarımının güvenli ve güvenilir olmasını sağlar, güç sisteminin istikrarlı çalışmasını garanti eder.
Güçlü bilgisayar araçları HVManager, programlama, ayarlama, hata ayıklama, izleme ve diğer işlevleri sağlar
- VFD durumunu gerçek zamanlı olarak izleyin.
- Kapsamlı parametreler ayarlama fonksiyonu, kullanıcı tarafından kolayca hata ayıklama.
Tüm serilerde yerleşik EMC filtresi vardır (kullanıcı seçebilir)
- Kullanıcı, RCD'nin kurulmasını gerektiren ve 30mA'dan daha düşük bir sızıntı akımı gerektiren durumlarda esas olarak kullanılan görüntüdeki kısa sayfa ile EMC filtresini diskonekte edebilir.
Fonksiyonel modüler tasarım, hem Avrupa modellerinin hem de Japon modellerinin avantajlarına sahiptir
- Japon modelleri gibi kurmak kolaydır, aynı zamanda Avrupa modelleri gibi güçlü işlevsel genişlemelere sahiptir.

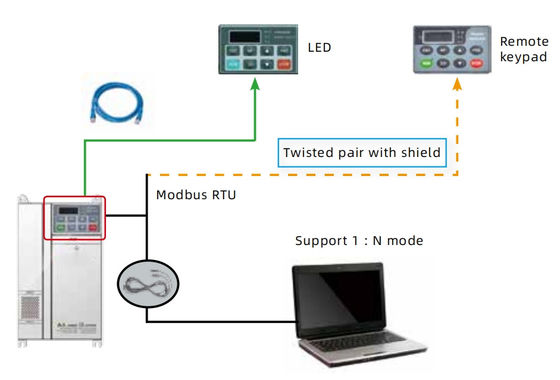

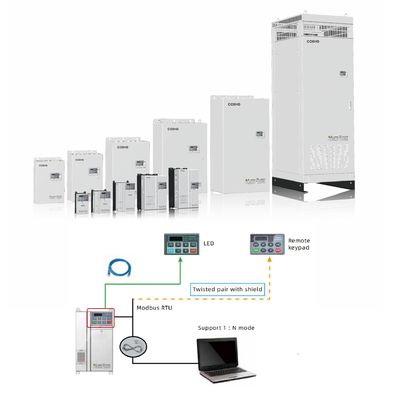

- Çift RS485 arayüzü, isteğe bağlı A, B arayüzü ve RJ45 arayüzü
4kW ve üst modeller standart olarak DC reaktör olarak yapılandırılmıştır
- Mevcut bozulma oranının %50'sini düşür.
- Şebekeden çarpma engelle, düzleyici köprüsünü koru.
- Giriş tarafının güç faktörünü arttır.
- VFD'nin genel verimliliğini ve ısı istikrarını artırmak.
- Giriş tarafındaki yüksek harmoniklerin VFD'ye etkisini inhibe etmek, dış iletim ve radyasyon müdahalelerini azaltmak.
Profibus iletişim
- Uygun iletişim ayarları.
- Çevreye uyum sağlamaktadır.
- Beş PPO veri iletişim biçimini destekler (PPO1 ~ PPO5).
İçeriye güçlü mantık ve aritmetik modülleri yerleştirilmiş, özel fonksiyonlar için özel DIY desteği
- Yapılandırılmış basitleştirilmiş PLC, kontrol terminalleri özelleştirilebilir, kullanıcı özel gereksinimlerine göre çalışma modunu tasarlayabilir.
Fonksiyon kodu ile DI terminal sızıntı ve kaynak modu ayarlayabilirsiniz
- DI giriş ortak portu 0V veya 24V seçebilir, fabrika varsayılan değeri 0V'dir, kullanıcı parametre P09 ayarlayarak seçebilir.21P09.21 = 0 ortak port 0V, P09.21 = 1 ortak port 24V demektir.
Dahili PID kontrol modülü
- Sıcaklık, basınç, akış ve diğer sinyallerin kapalı döngü kontrolünü gerçekleştirin, üretimin istikrarını ve doğruluğunu artırın.
İki farklı motoru vektör kontrol modunda kullanabilir.
- Motor parametrelerinin iki setini saklayabilir ve aynı anda iki motor çalıştırmak zorunda olmayan durumda esneklik değiştirebilir, maliyeti tasarruf edebilir, alan işgalini azaltabilir.
Tipik Uygulama
Petrol sahası pompalama ünitesi
- Teknik avantaj: Geniş voltaj aralığı, sert şebekeye karşı güçlü uyarlanabilirlik Düşük başlangıç akımı, pürüzsüz hız, şebekeye küçük etki Yerleşik EMC filtresi, standart yapılandırılmış DC reaktörü, düşük radyasyon.
Çelik fabrikası soğuk testere
- Teknik avantaj: Yüksek aşırı yükleme yeteneği, yüksek hızlı yanıt verme yeteneği. Çelik atölyelerinde yüksek sıcaklığa ve yüksek koruma gereksinimlerine uyum sağlar. Profibus DP ağını destekler.
Çelik fabrika ruloları
- Teknik avantaj: Değişken hızlandırma ve yavaşlama işlemine uyarlanır. Uzun süreli sürekli çalışma.Çelik atölyelerinde yüksek sıcaklığa ve yüksek koruma gereksinimlerine uyarlanmak.
Değişken frekanslı invertörün teknik özellikleri
| Girdi/çıkış gücü | Giriş Voltajı U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Girdi Sıklığı | 50Hz/60Hz±5% | ||
| Maksimum Tedarik dengesizliği | % ≤3 | ||
| Çıkış Voltajı | 0V ~ Uin | ||
| Çıktı Sıklığı | 0Hz ~ 300Hz | ||
| Güç aralığı | 0.4kW ~ 500kW | ||
| Ana Kontrol Performansı | Voltaj Kontrolü | V/F, OLVC (Açık Döngü Vektör Kontrolü) | |
| Hız Düzenle | 100 (OLVC), 1:50 (V/F) | ||
| Başlangıç Döner | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Döner Doğruluğu | % ≤ 5 (OLVC) | ||
| Döner Pulsasyonu | % ≤2 (OLVC) | ||
| Sabit Çalışma Hızı Doğruluğu | ≤1% n0 (Nitelikli durum) | ||
| Karar | 0.01Hz (Rekor), 0.1%×Max. frekans (Analog) | ||
| Döner artışı | 0.1s ~ 3600min | ||
| Döner artışı | 0% 1 ~ % 30.0 | ||
| Aşırı yük | E, G tipi: 150% nominal çıkış akımı, 1 dakika P tipi: 110% nominal çıkış akımı, 1 dakika | ||
| V/F | 4 tür: V / F (kullanıcı programlayabilir) ve ramp (2.0 güç, 1.7 güç, 1.2 güç) | ||
| DC frenleme | Enjeksiyon sıklığı: 0.0% ~ 100.0% Maks. sıklık Enjeksiyon akımı: 0.0% ~ 300.0% nominal akım Enjeksiyon süresi: 0.00s ~ 60.00s | ||
| Dinamik fren | 22kW ve altındaki modellerde yerleşik fren ünitesi vardır Fren hızı: 0.0% ~ 100.0% Varsayılan dinamik fren DC voltajı: 390V (220V voltaj seviyesi ürünleri) 780V (380V voltaj seviyesi ürünleri) 1125V (690V gerilim seviyesi ürünleri) |
||
| Koşu. | Jog frekansı: 0.00Hz ~ maksimum frekans Jog hızlandırma hızı: 0.1s ~ 600.0s Koşu ara süresi: 0.1s ~ 600.0s |
||
| Ön ayarlamalar | 16 önceden ayarlanmış hız (kontrol terminalleri tarafından belirlenir) | ||
| AVR | Giriş güç kaynağı voltajı değiştiğinde motor V/F'nin çıkış voltajını korumak | ||
| Özel Kontrol Fonksiyonu | Dahili PID | Kapalı döngü kontrol sistemi kolayca inşa | |
| PMSM Yumuşak Başlatma Şebeke Bağlantısı Fonksiyonu | PMSM (daimi mıknatıs senkronizasyon motor) şebeke frekansına yönlendirdiğinde, anahtar şebekeden güç kaynağını akım etkisi olmadan almak için hareket edecek ve VFD çalışmayı bırakacaktır | ||
| gelişmiş işlev blokları | 2 programlanabilir mantıksal kontrol bloğu, 1 programlanabilir ikili- ondalık dönüşüm bloğu, 2 programlanabilir karşılaştırma bloğu, 3 programlanabilir aritmetik bloğu, gelişmiş işlevleri geliştirmek kolaydır | ||
| Girdi/çıkış fonksiyonu | Referans Kaynağı | Rakam: Klavye, Yukarı/Aşağı terminal, önceden ayarlanmış hız, nabız, iletişim | |
| Analog: AI1: 0V ~ 10V, 0(4) mA ~ 20mA. AI2: 0V ~ 10V. | |||
| Çalışma Modu | Klavye, kontrol terminalı, iletişim | ||
| Dijital Giriş Terminalleri | DI1 ~ DI7: 7 yönlü programlanabilir terminaller, pos. ve nega. mantıksal olarak isteğe bağlıdır ve DI6 nabız girişi olarak ayarlanabilir, 0Hz ~ 60Hz; DI7 yüksek frekanslı nabız girişi olabilir (1kHz ~ 50.0kHz) veya PTC termistor giriş | ||
| Dijital çıkış terminalleri | DO1 ~ DO2: 2 yönlü programlanabilir dijital çıkış terminalleri, Maks. çıkış akımı: 50mA (her yönde), DO2 çıkış darbeye terminal olabilir (0.1kHz ~ 50.0kHz ), ve çıkış PWM (10kHz) | ||
| Analog Çıkış Terminalı | AO1: programlanabilir analog çıkış terminali, 0V-10V, 0(4) mA ~ 20mA. | ||
| Relay çıkışı | 2 programlanabilir normal açık röle, kontaktör verileri:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A | ||
| İletişim | Arayüz | RS485, RJ45 | |
| Protokol | Modbus RTU | ||
| Çevre | Yükseklik | 1000m nominal, 1000m-3000m, 100m başına %1 nominal akım oranı | |
| Çalışma sıcaklığı | -20 °C~+40 °C (40 °C~55 °C'de dereci düşürerek çalışmak) | ||
| Nemlilik | <90% RH, yoğunlaşmayan | ||
| titreşim | < 5,9m/s2 (0,6g) | ||
| Depolama sıcaklığı | -40 °C~+70 °C | ||
| Operasyon Çevre | İçeride, doğrudan güneş ışığı yok, yanmaz, aşındırıcı gazlar ve sıvılar yok, elektrikle iletken malzemelerle kirlenme yok | ||
| Seçmeli Modüller | HV232, HVUSB, Profibus modülü, klavye paleti, HV-Yöneticisi (PC Araçları), Üç fazlı gerilim algılama modülü | ||
| Koruma Fonksiyonu | Çıkış eksikliği, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, aşırı ısı, dış yolculuk vb. | ||
| Verimlilik | 1.5kW ve daha az: ≥89% 2.2kW ~ 22kW: ≥93% 30kW ve üstü: ≥95% |
||
| Montaj Yöntemi | Kabin montajı, panel üzerinden, yüzey montajı | ||
| Girme Koruması | IP20, IP21 (ifaki bir cihaz ekleyerek) | ||
| Soğutma yöntemi | 220V/0.4kW ((0.5hp) modeli doğal soğuk, diğerleri zorlu hava soğuk | ||
