VFD vektör frekans invertörü asinkron motor sürücü kontrolü için değişken frekans dönüştürücü
| Menşe yeri | Çin |
|---|---|
| Marka adı | COENG |
| Sertifika | CE |
| Model numarası | HV350 |
| Min sipariş miktarı | 1 |
| Ambalaj bilgileri | Karton, Kontrplak Kutu |
| Teslim süresi | 10-30 iş günü |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 20000 TAKIM/YIL |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Giriş Voltajı | Giriş voltajı: 380V (-%15) ila 480V (+%10) Faz: Üç fazlı | Girdi gücü frekansı | 50Hz/60Hz ±5% |
|---|---|---|---|
| Çıkış Voltajı | 0V~Giriş voltajı | Çıktı Sıklığı | 0～600Hz |
| Ana kontrol motor tipi | asenkron motor | Ana kontrol hız aralığı | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Ana kontrol modu | V/F, OLVC ((Açık döngü vektör kontrolü), CLVC ((Kapalı döngü vektör kontrolü) | ||
| Vurgulamak | Asinkron Motor Sürüş Kontrolü VFD,Değişken frekans dönüştürücü VFD,vektör frekans dönüştürücü VFD |
||
Ürün Açıklaması

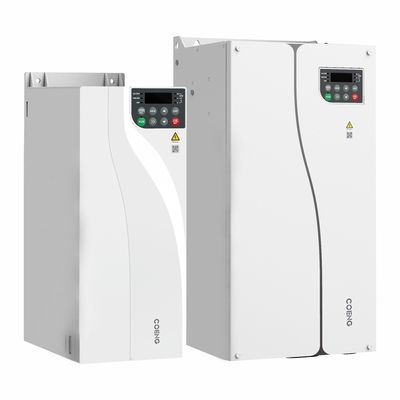

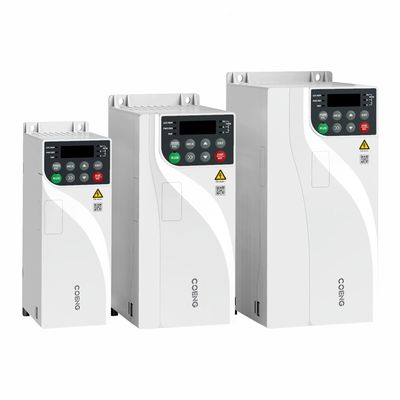

HV350 Genel Amaçlı VFD Vektör Frekans Çevirici Asenkron Motor Sürücü Kontrolü için Değişken Frekans Dönüştürücü
Genel Amaçlı VFD Vektör Frekans İnvertörü Ürün Açıklaması
HV350 Serisi invertör, yeni geliştirilmiş genel amaçlı bir vektör invertördür. Asenkron motor sürücü kontrolünü destekleyen gelişmiş açık döngü ve kapalı döngü vektör kontrol teknolojisini benimser. Çok sayıda yazılım fonksiyonu, daha iyi performans ve daha yüksek güvenilirlik tasarım ilkelerine dayanan bu invertör, geliştirilmiş genişletilebilirlik ile daha küçük hacim, daha fazla iletişim fonksiyonu ve daha kolay çalışma özelliklerine sahiptir.
Genel Amaçlı VFD Vektör Frekans İnvertörü Ürün Özellikleri
Yüksek Güvenilirlik
Yenilikçi Bağımsız Hava Kanalı
- Yenilikçi tasarım, hassas cihazları hava kanalından ayırarak invertörün farklı ortamlara uyarlanabilirliğini büyük ölçüde artırır
- Hava kanalı, elektrik kısa devresini, bileşen hasarını vb. önlemek için sürücüyü tozlardan ve çeşitli eşyalardan koruyabilir.
Gelişmiş Termal Tasarım Konsepti ve Profesyonel Termal Simülasyon Analizi
- İnverterin termal güvenilirliğini sağlamak için verimli ve hassas termal simülasyon yazılımının uygulanması
- Termal tasarımın teorik sonuçlarını doğrulamak için gelişmiş termal testlerin, doğrulama teknolojisinin ve ekipmanın benimsenmesi
Zorlu Sıcaklık Artışı Testi
- İnverterin aşırı yük koşullarında uzun süre güvenilir şekilde çalışmasını destekleyen temel bileşenlerin sıcaklık artışına yönelik sıkı tam yük ve aşırı yük test prosedürü ve katı kabul kriterleri
- Ürünün tüm bileşenlerinin normal şekilde çalışabilmesini sağlamak için fabrika çıkışından önce yüksek sıcaklık yükü yaşlanma testinden geçen tüm ürünler
Üç Korumalı Boya Otomatik Püskürtme İşlemi
- Devre kartlarına göre farklı püskürtme stratejileri benimsenebilir, böylece devre kartı püskürtmenin tekdüzeliği ve aynı ürün partisinin tutarlılığı etkili bir şekilde sağlanır.
Yüksek Uyarlanabilirlik
Geniş Gerilim Aralığı
- Anma gerilimi: Üç fazlı 380V ~ 480V
- Giriş güç frekansı: (50Hz/60Hz) ±%5
- İzin verilen voltaj dalgalanma aralığı: -15%Vac ~ +10%Vac
Düşük Dış Parazit
- Dahili C3 filtresi, AB EN61800-3 standardının gereksinimlerini karşılayarak, invertörün çalışması sırasında oluşan yüksek frekanslı harmonikleri etkili bir şekilde bastırabilir.
- Basit ve kullanıcı dostu EMC topraklama tasarımı, toprak kaçak akımını etkili bir şekilde azaltır.
- Sistem Sertifikasyonu
- Avrupa Birliği CE sertifikası
Yapısal Tasarım
- Geleneksel modellere göre %40 daha az hacimli, kitap şeklindeki tasarım
- Birden fazla invertörün yan yana kurulumunu destekleme
Üstün Performans
Kapsamlı Motor Sürücü Teknolojisi
- Üç fazlı asenkron motorların sürücü kontrolünün desteklenmesi
- V/F kontrolünü, açık döngü vektör kontrolünü ve kapalı döngü vektör kontrolünü destekleme
- Hız ve tork kontrolünün desteklenmesi
- Hız izleme fonksiyonunun desteklenmesi, darbe akımının azaltılması
Doğru Motor Otomatik Ayarlama Fonksiyonu
- Rahat çalışma ve hata ayıklama, daha yüksek kontrol hassasiyeti ve daha hızlı yanıt hızı için motor parametrelerinde doğru otomatik ayarlamanın desteklenmesi
- Dinamik, statik ve statik+dinamik otomatik ayarlama dahil kapsamlı motor otomatik ayarlama işlevleri
- Kapsamlı Motor Kontrol Modları
- V/F Kontrol Modu
- Açık Döngü Vektör Kontrol Modu (OLVC)
- Kapalı Döngü Vektör Kontrol Modu (CLVC)
Büyük Başlangıç Torku
- Açık döngü vektör kontrolü (OLVC): 0,5Hz'de %150
- Kapalı döngü vektör kontrolü (CLVC): 0Hz'de %200
Yüksek Aşırı Yük Kapasitesi
- Hafif aşırı yük kapasitesi: 60 saniye boyunca nominal hafif yük akımının %110'u, 10 saniye boyunca nominal hafif yük akımının %150'si
- Ağır aşırı yük kapasitesi: 60 saniye boyunca nominal ağır yük akımının %150'si, 10 saniye boyunca nominal ağır yük akımının %180'i
Çeşitlendirilmiş Fonksiyonlar
Tuş takımı
- Standart invertörler için dahili LED tuş takımları mevcuttur ve harici tuş takımları desteklenmez.
- İsteğe bağlı olarak harici LED klavye eklenebilir.
- Hem standart hem de isteğe bağlı tuş takımları parametre hata ayıklamayı, çalışma durumu izlemeyi ve başlatma/durdurma kontrolünü destekler. parametre kopyalama vb.
Çeşitli Genişletme Fonksiyonları
- Opsiyonel genişletme iletişim kartları Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP ve diğer veri yollarını destekler
- iletişim (SLOT1 genişletme kartı yuvası).
- İsteğe bağlı kodlayıcı genişletme kartları (SLOT2 genişletme kartı yuvası)
- İsteğe bağlı IO terminali genişletme kartları (SLOT1 genişletme kartı yuvası, ayrıntılar için lütfen "İsteğe Bağlı Aksesuarlar"a bakın)
Güvenilir Frenleme Fonksiyonu
- İnvertör DC frenlemeyi destekler.
- 22kw ve altı modeller standart dahili fren ünitesiyle, 30kw ila 132kw arası modeller ise isteğe bağlı bir fren ünitesiyle donatılmıştır.
- Bir frenleme direnci eklemek, frenleme performansını artırırken elektrik kurulum alanından tasarruf sağlar ve kullanıcının elektrik maliyetlerini azaltır.
Çeşitli Fonksiyonların Desteklenmesi
- V/F'yi destekleme V/F yarım ayırma ve tam ayırma modlarını destekleme
- Sabit sıcaklık kontrolü, sabit basınç kontrolü ve gerilim kontrolünde uygulanabilen proses PID kontrolünün desteklenmesi
- CLVC modunda motorun sıfır hız konumu kilitlemesini sağlamak için konum kilidinin desteklenmesi
- Elyaf ve tekstil endüstrilerinde uygulanabilen yalpalama fonksiyonunun desteklenmesi
- Motor gürültüsünü azaltmak için rastgele PWM derinliğini destekleme
- Sistemin otomatik olarak OLVC'ye geçmesini sağlamak için kodlayıcı yedekli çalışma modunun desteklenmesi
- Enkoder arızalı olduğunda çalışma
Hızlı Hata Ayıklama için Arka Plan Yazılımını Destekleme
- İzleme ve parametre düzenleme gibi fonksiyonların desteklenmesi
- Olay günlüklerini ve arıza kaydını destekleme
Genel Amaçlı VFD Vektör Frekans İnvertör Ürünü Teknik Şartname
|
Teknik Veriler |
|||
|
Projeler |
Spesifikasyon Açıklaması ve Teknik Veriler |
|
|
|
Güç girişi/ |
Giriş voltajı |
Giriş voltajı: 380V (-%15) ila 480V (+%10) Faz: Üç fazlı |
|
|
Giriş gücü frekansı |
50Hz/60Hz ±5% |
|
|
|
Giriş voltajı dengesizliği |
≤%3 |
|
|
|
Çıkış voltajı |
OV-Giriş voltajı |
|
|
|
Çıkış frekansı |
0~600Hz |
|
|
|
Motor tipi |
Asenkron motor |
|
|
|
Ana kontrol performansı |
Kontrol modu |
V/F, OLVC(Açık Döngü Vektör Kontrolü), CLVC(Kapalı Döngü Vektör Kontrolü) |
|
|
Hız aralığı |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Başlangıç torku |
OLVC: %150(0,5Hz), CLVC: %200(OHz) |
|
|
|
Tork hassasiyeti |
≤±%5, Vektör kontrol modunda |
|
|
|
Tork dalgalanması |
≤±%5, Vektör kontrol modunda |
|
|
|
Hız kararlılığı |
OLVC, %0,2; CLVC: %0,1 |
|
|
|
Tork tepkisi |
≤5ms, Vektör kontrol modunda |
|
|
|
Hızlanma/yavaşlama süresi |
0,0s~3200,0s; 0,0 dk~3200,0 dk |
|
|
|
Tork artışı |
%0,0~%30,0 |
|
|
|
Aşırı yük kapasitesi |
G modeli: %150 1 dak/5 dak; %18010s/5dak; P modeli: %110 1 dak/5 dak; %150 10sn/5dk |
|
|
|
V/F eğrisi |
Düz hatlı tip, çok noktalı tip, V/F Yarım ayırma modu, V/F tam ayırma modu |
|
|
|
Giriş frekansı çözünürlüğü |
Dijital ayar: 0,01Hz, Analog ayar: 0,01Hz |
|
|
|
Hızlanma/yavaşlama eğrisi |
Düz çizgi ve S eğrisi |
|
|
|
Ana işlevler |
Basit PLC, Çok hızlı kontrol |
Kontrol terminalleri aracılığıyla desteklenen 16 hız segmenti |
|
|
Otomatik voltaj regülasyonu (AVR) |
Şebeke voltajı belirli bir aralıkta değiştiğinde çıkış voltajını otomatik olarak sabit tutar |
|
|
|
Sabit uzunluk kontrolü |
Sabit uzunluk kontrolü |
|
|
|
Dahili PID |
Kolayca kapalı devre kontrol sistemi oluşturur |
|
|
|
Çok motorlu anahtarlama |
İki motoru kontrol etmek için iki grup motor parametresi arasında geçiş |
|
|
|
Sanal G/Ç |
Basit mantıksal kontrolü mümkün kılan sekiz sanal DI/DO grubu |
|
|
|
Aşırı gerilim/Aşırı akım durma kontrolü |
Çalışma sırasında sürücünün sık sık aşırı akım veya aşırı gerilim nedeniyle hata yapmasını önleyen otomatik akım ve gerilim sınırlaması |
|
|
|
Elektrik kesintisinden sonra yeniden başlatma |
Elektrik kesintisi ve yeniden yükleme sonrasında invertör otomatik olarak çalışmaya başlamadan önce belirli bir süre bekler |
|
|
|
Hızlı akım sınırlama |
İnvertörde sık görülen aşırı akım hatalarını önler |
|
|
|
Frekans ayarlama yöntemi |
tuş takımı; terminal YUKARI/AŞAĞI; çoklu referans; darbe referansı; iletişim |
|
|
|
Güç girişi/çıkışı |
Analog giriş terminalleri |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Dijital giriş terminalleri |
DI1-DI5, opto izolasyonlu 5 programlanabilir dijital giriş terminali, her ikisiyle de uyumlu |
|
|
|
Dijital çıkış terminalleri |
Açık toplayıcı çıkışı; çıkış voltajı aralığı: 0V~24V; akım yük kapasitesi: 50mA. |
|
|
|
Analog çıkış terminalleri |
1 kanallı 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Röle çıkışı |
1 kanallı Form C kontağı, NO+NC |
|
|
|
İletişim |
İletişim protokolleri |
Modbus RTU (standart konfigürasyon); Profibus-DP; Profinet'in IO'su; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (isteğe bağlı yapılandırma) |
|
|
Ortam |
Rakım |
≤1000m: değer kaybına gerek yok |
|
|
Ortam sıcaklığı |
-25°C~+40°C (40~55 arasında değer kaybıyla çalışmaya izin verilir) |
|
|
|
Nem |
%15 ~ %95, Yoğuşma yok |
|
|
|
Titreşim |
3M3, IEC60721-3-3 |
|
|
|
Depolama sıcaklığı |
−40°C~+70°C |
|
|
|
Kurulum yeri |
İç mekan, doğrudan güneş ışığı almayan, yanıcı, aşındırıcı gazlar, sıvılar ve iletken olmayan |
|
|
|
İsteğe bağlı aksesuarlar |
Kodlayıcı kartı, iletişim genişletme kartı, IO genişletme kartı |
|
|
|
Korumalar |
Kısa devre, aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybına karşı koruma, |
|
|
|
Kurulum yöntemi |
Bir kabine monte edildi |
|
|
|
Koruma derecesi |
IP20 |
|
|
|
Soğutma yöntemi |
Hava soğutma |
|
|
Genel Amaçlı VFD Vektör Frekans İnvertör ÜrünüÜrün Başvurusu
Tekstil, kağıt yapımı, nesne kaldırma, plastik, metal ürünler, baskı ve paketleme, inşaat malzemeleri, mühendislik makineleri ve otomatik üretim ekipmanları.
|

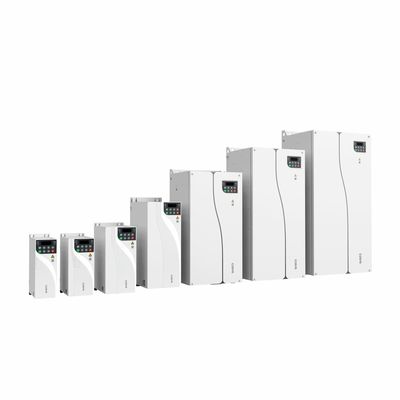

HV350 Ürün Seçimi Nominal gerilim: üç fazlı 380Vac (323V~528V çalışma gerilimi aralığına uygundur) |
|||||
|
Modeli |
Ağır Yük |
Hafif Yük |
Çerçeve Türü |
||
|
Nominal Güç (kW) |
Nominal Çıkış Akımı |
Nominal Güç |
Nominal Çıkış Akımı |
||
|
HV350-4T0.75G/1.5PB |
0,75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
|
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
