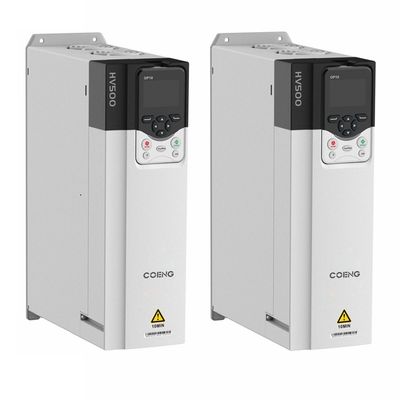

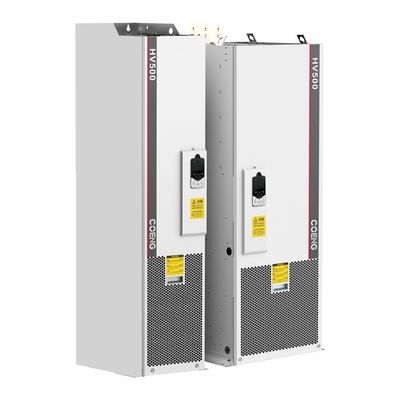

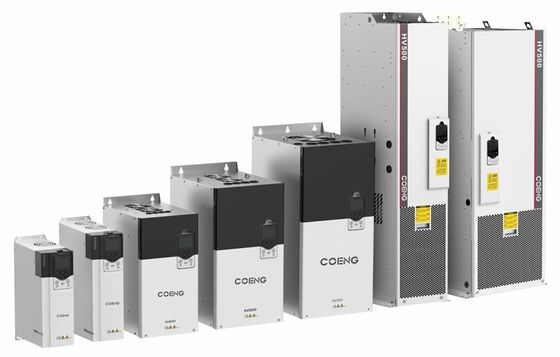

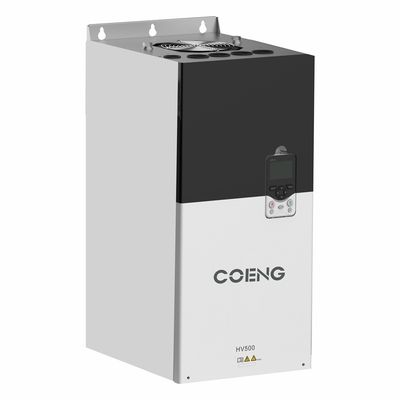

Düşük Voltajlı Mühendislik Tek Sürüşlü Inverter 2.2kW-560kW Çıkış frekansı 0 ¢ 600Hz Çıkış voltajı 0V-Giriş voltajı

Teknik veriler

Projeler

Spesifikasyon Açıklaması ve Teknik Veriler

Güç girişi/
çıkış

Giriş voltajı

Giriş voltajı: 380V (-15%) ila 480V (+10%) Faz: Üç fazlı

Girdi gücü frekansı

50Hz/60Hz ±5%

Giriş voltaj dengesizliği

% ≤3

Çıktı voltajı

OV-Giriş voltajı

Çıkış sıklığı

0~600Hz

Motor tipi

Asinkron motor

Ana kontrolün performansı

Kontrol Modu

V/F, OLVC ((Açık döngü vektör kontrolü), CLVC ((Kapalı döngü vektör kontrolü)

Hız aralığı

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Başlangıç tork

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

Döner doğruluğu

Vektör kontrol modunda ≤±5%

Döner dalgalanması

Vektör kontrol modunda ≤±5%

Hız sabitliği

OLVC,% 0.2; CLVC:% 0.1

Döner tepkisi

Vektör kontrol modunda ≤5ms

Hızlandırma / yavaşlama süresi

0.0s~3200.0s; 0.0min~3200.0min

Döner artışı

0.0% ~ 30.0%

Aşırı yükleme kapasitesi

G modeli: 150% 1 dakikada/5 dakikada; 180% 10 saniye/5 dakikada; P modeli: 110% 1 dakikada/5 dakikada; 150% 10 saniye/5 dakikada

V/F eğrisi

Düz çizgi türü, çok nokta türü, V/F Yarım ayrılma modu, V/F tam ayrılma modu

Girdi frekansı çözünürlüğü

Dijital ayar: 0.01Hz, Analog ayar: 0.01Hz

Hızlandırma / yavaşlama eğrisi

Düz çizgi ve S eğrisi

Ana fonksiyonlar

Basit PLC, Çok hızlı kontrol

Kontrol terminalleri ile desteklenen 16 hız bölümü

Otomatik gerilim düzenleme (AVR)

Ağ voltajı belirli bir aralıkta değiştikçe otomatik olarak çıkış voltajını sabit tutar

Sabit uzunluk kontrolü

Sabit uzunluk kontrolü

Dahili PID

Kolayca kapalı döngü kontrol sistemi oluşturur

Çok motorlu anahtarlama

İki motorun kontrolü için iki grup motor parametresi arasında geçiş

Sanal I/O

Basit mantıksal kontrolü sağlayan sekiz sanal DI/DO grubu

Aşırı voltaj/aşırı akım kontrolü

Çalışma sırasında otomatik akım ve voltaj sınırlaması, inverterin sık sık aşırı akım veya aşırı voltaj nedeniyle çalışmasını engeller.

Güç kaybından sonra yeniden başlat

Güç arızası ve restorasyon sonrası, otomatik olarak çalışmadan önce inverter ayarlanmış bir süre bekler

Hızlı akım sınırlama

Dönüştürücüde sık sık aşırı akım arızalarından kaçınır

Frekans ayarlama yöntemi

Klavye; terminal yukarı/aşağı; çoklu referans; nabız referansı; iletişim

Güç girişi/çıkışı

Analog giriş terminalleri

AI1; AI2: 0V~10V/ 0 (4) mA~20mA

Dijital giriş terminalleri

DI1-DI5, 5 programlanabilir dijital giriş terminalı, hem
batırma/kaynak girişleri.
DI5, maksimum giriş frekansı 100kHz olan yüksek hızlı darbe girişi destekler.

Dijital çıkış terminalleri

Açık kolektor çıkışı; çıkış voltaj aralığı: 0V ~ 24V; akım yük kapasitesi: 50mA.
DO1, maksimum çıkış frekansı 100kHz olan yüksek hızlı darbe çıkışını destekler.

Analog çıkış terminalleri

1 kanal 0V ~ 10V/0(4) mA ~ 20mA

Relay çıkışı

1 kanallı C biçimi bağlantısı, NO+NC

İletişim

İletişim protokolleri

Modbus RTU (standart yapılandırma); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (ifaki yapılandırma)

Çevre
Gereksinimler

Yükseklik

≤1000m: derecelendirme gerekmez
1000~3000m: 100m başına %1 oranında artış

Çevre sıcaklığı

-25°C+40°C (Derajlandırma 40~55 arasında izin verilir)

Nemlilik

15% ~ 95%, yoğunlaşma yok

titreşim

3M3, IEC60721-3-3

Depolama sıcaklığı

-40°C~+70°C

Kurulum yeri

Doğrudan güneş ışığı olmadan, yanıcı, aşındırıcı gazlardan, sıvılardan ve iletken maddelerden arındırılmış.
Parçacıklar.

İsteğe bağlı aksesuarlar

Kodlayıcı kart, iletişim genişleme kartı, IO genişleme kartı

Korumalar

Kısa devreye karşı koruma, aşırı akım, aşırı yük, aşırı voltaj, düşük voltaj, faz kaybı,
Aşırı sıcaklık, dış hatalar vb.

Kurulum yöntemi

Bir dolaba yerleştirilmiş

Koruma derecesi

IP20

Soğutma yöntemi

Hava soğutması
