HV510 IP20 VFD Dahili C3 Filtresi Hem Asinkron Hem de Senkron Motorları Destekler

  • HV510 IP20 VFD Built-in C3 Filter Supports Both Asynchronous And Synchronous Motors
  • HV510 IP20 VFD Built-in C3 Filter Supports Both Asynchronous And Synchronous Motors
  • HV510 IP20 VFD Built-in C3 Filter Supports Both Asynchronous And Synchronous Motors
  • HV510 IP20 VFD Built-in C3 Filter Supports Both Asynchronous And Synchronous Motors
Menşe yeri Çin
Marka adı COENG
Sertifika EC
Model numarası HV510
Min sipariş miktarı 1
Ambalaj bilgileri Karton, Kontrplak Kutu
Teslim süresi 10-30 iş günü
Ödeme koşulları L/C, T/T, Western Union
Yetenek temini 20000/set

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Giriş Voltajı 380V (-%15) - 480V (+%10), Üç fazlı Giriş gücü frekansı (50Hz/60Hz)±5%
Giriş voltajı dengesizliği ≤3% Çıkış Voltajı 0V-giriş voltajı
Çıktı Sıklığı 0Hz-1500Hz Koruma derecesi IP20
Soğutma yöntemi Hava soğutması Nem %15-%95, Yoğuşma Yok
Vurgulamak

Dahili C3 Filtre VFD

,

Senkron Motorlar VFD

,

Asinkron Motorlar VFD
Mesaj bırakın
Ürün Açıklaması

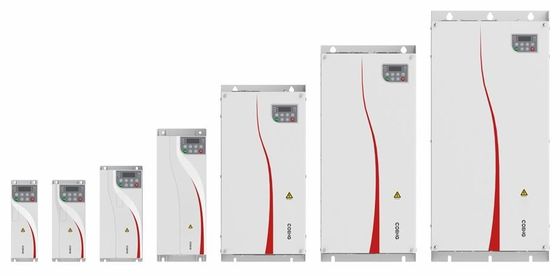

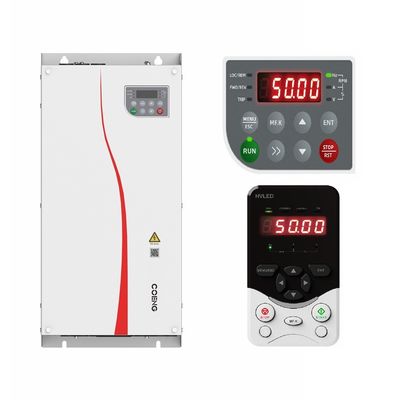

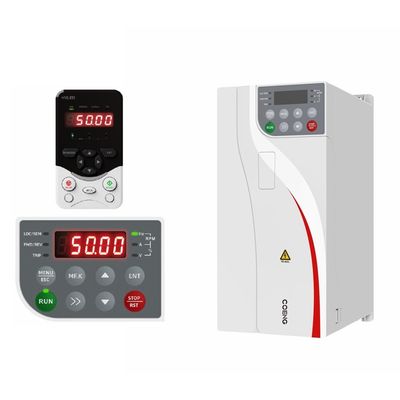

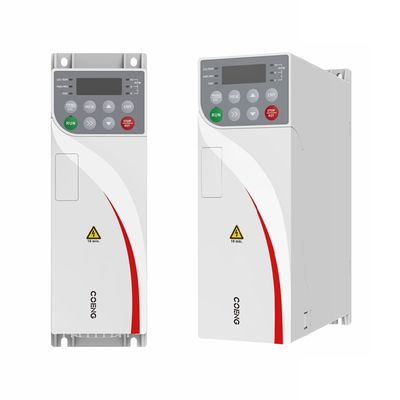

HV510 Serisi Yüksek Performanslı Inverter



HV510 serisi invertörleri ("HV510") Hopewind'in yeni nesil yüksek performanslı vektör invertörleridir.Yeni yüksek performanslı açık ve kapalı döngü vektör kontrol teknolojisini benimsiyorlar ve asinkron motor ve kalıcı mıknatıs asinkron motor tahrik kontrolünü destekliyorlarMükemmel kaliteleri, güçlü performansları ve yüksek güç yoğunluklu tasarımları ürünlerin kullanım kolaylığını, güvenilirliğini, çevreye uyumluluklarını,endüstriyel senaryolarda işlevsel çeşitlilik ve uygulama esnekliğiTasarım kriterleri iyileştirildi ve alanları en aza indirilmiş, kullanıcı deneyimini kapsamlı bir şekilde yükseltti.



Yüksek Güvenlik ve Güvenilirlik

• Yenilikçi bağımsız hava borusu tasarımı
• Etkili ve hassas termal simülasyon tasarımı
• Sıkı bir sıcaklık artışı testi ve nakliye öncesi yük yaşlanma testi
• Konform kaplama kullanan otomatik püskürtme süreci
• Kapsamlı koruma fonksiyonları



Yüksek Uyumluluk

• Geniş şebeke uyarlama tasarımı
• Dahili C3 filtresi
• EMC zemin bağlantısını kesme tasarımı
• Dahili bir fren ünitesi ile yapılandırılmıştır
• Kompakt tip tasarımı



Gelişmiş Kontrol Teknolojisi

• V/F, OLVC (açık döngü vektör kontrolü), CLVC (kapalı döngü vektör kontrolü)
• Hem asinkron hem de senkron motorları destekler
• Motorların hız ve tork modunun kontrolünü destekler
• Motor parametrelerinin iki grubu arasında geçiş destekler



Mükemmel Performans

• Motor parametrelerinin otomatik ayarlama yeteneği
• DC frenleme ve dinamik frenlemeyi destekler
• Ağır yük uygulaması: 60'lı yaşlarda% 150; Hafif yük uygulaması: 60'lı yaşlarda% 110
• Profibus-DP, Profinet IO vb. gibi önemli iletişim protokollerini destekler
• Çeşitli genişleme fonksiyonları, I/O terminal kartı, İletişim kartı vb.



Özel uygulama fonksiyonları

• 1500 Hz'ye kadar çıkış frekansı
• Efendi-köle kontrolü işlevi
• Elektrik kesintisi durumunda fonksiyon yeniden başlatılır
• Konum kilitleme fonksiyonu
• Dalgalanma fonksiyonu fonksiyonu
• Yedekleme işlevinde çalışan kodlayıcı



Özerk hızlı hata ayıklama

• Arka plan hızlı hata ayıklama yazılımı
• Dönüştürücü olay kaydı ve 12 kanallı osiloskop dalga biçimi kaydını destekler
• Parametre düzenleme, durum izleme, hata verileri ve dalga biçimi indirme desteği



HV510 IP20 VFD Dahili C3 Filtresi Hem Asinkron Hem de Senkron Motorları Destekler 0

HV510 IP20 VFD Dahili C3 Filtresi Hem Asinkron Hem de Senkron Motorları Destekler 1

HV510 IP20 VFD Dahili C3 Filtresi Hem Asinkron Hem de Senkron Motorları Destekler 2

Ana parametreler



Ürün Açıklama ve Teknik Veriler
Giriş voltajı 380V (-15%) 480V (+10%)/üç faz
Girdi güç kaynağı sıklığı (50Hz/60Hz) ±5%
Giriş voltaj dengesizliği % ≤ 3
Çıktı voltajı 0 V giriş voltajına
Çıkış sıklığı 0 Hz-1500 Hz
Motor tipi Asinkron motor, kalıcı mıknatıs sinkron motor
Kontrol Modu V/F, OLVC (açık döngü vektör kontrolü), CLVC (kapalı döngü vektör kontrolü)
Hız aralığı 1V/F için :100; OLVC için 1:200; CLVC için 1:1000
Başlangıç tork VF: 100% (0.5Hz); OLVC: 150% (0.25Hz); CLVC: 200% (0Hz)
Döner doğruluğu ±5% (OLVC, 5Hz'den fazla), ±3% (CLVC)
Döner dalgalanması Vektör kontrolü altında ≤ ± 5%
Hız dengeleme doğruluğu OLVC: 0.2%; CLVC: 0.01%
Döner tepkisi Vektör kontrolü altında ≤ 5 ms
Hızlandırma ve yavaşlama süresi 0.0s3200.0s; 0.0min3200.0 min
Döner artışı 0.0% ∙ 30.0%
Aşırı yükleme kapasitesi Ağır yük uygulanması: 1 dakikalık / 5 dakikalık için% 150, 3 saniye / 5 dakikalık için% 200
Hafif yük uygulanması: 1 dakikalık / 5 dakikalık için% 110, 10 saniye / 5 dakikalık için% 150
V/F eğrileri Düz çizgi türü, çok nokta türü, V/F yarı ayrılma modu,V/F tam ayrılma modu
Girdi frekansı çözünürlüğü Dijital ayar: 0.01Hz; analog ayar: maksimum frekans ×0.025%
Hızlandırma ve yavaşlama eğreleri Dört çeşit hızlanma ve yavaşlama süresi ve bir çeşit acil durma yavaşlama süresi ile düz çizgi ve S eğri hızlanma ve yavaşlama modları
Koşu kontrolü Bazı uygulamalarda, inverter, ekipman durumunu test etmek için kısa bir süre düşük hızda çalışabilir.
Döner kontrolü Vektör kontrolü sırasında desteklenen tork kontrolü
Basit PLC ve çok bölümlü hız Kontrol terminalleri üzerinden 16 segment hız çalışması
Dahili PID Kapalı döngü süreç kontrol sistemlerinin kolay uygulanması
Sanal IO 8 grup sanal VDI/VDO, 3 grup DI olarak AI, basit mantıksal kontrolü sağlar
Aşırı voltaj ve aşırı akım kontrolü Aşırı akım veya aşırı voltaj nedeniyle sık sık çıkışları önlemek için çalışma sırasında akım ve voltajın otomatik sınırlanması
DC frenleme Başlatma DC frenleme ve kapatma DC frenleme
Ön heyecan. Dönüştürücü başladığında, motorun önceden heyecanlanması, motorun başlangıç sırasında motorun tork özelliklerini etkili bir şekilde geliştirebilecek bir manyetik alan oluşturur
Aşırı heyecan Bu, sık sık aşırı voltaj uyarılarını önlemek için yavaşlama sırasında otobüs voltajının artışını etkili bir şekilde engelleyebilir ve güç kesintisi durumunda hızlı durmayı sağlar
Hız izleme Hız izleme hem asinkron hem de senkron motorlar için hem vektör kontrolü hem de V/F kontrolü için desteklenir.
Koruma fonksiyonları Aşırı voltaj bastırma, az voltaj bastırma, V/F aşırı akım bastırma, yere kısa bağlama, faz kaybı, aşırı hız sapmasının tespiti, aşırı voltaj, aşırı akım, düşük voltaj, aşırı yük,Aşırı ısınma, başlatma, otobüs alt voltajı, otobüs aşırı voltajı, vb.
