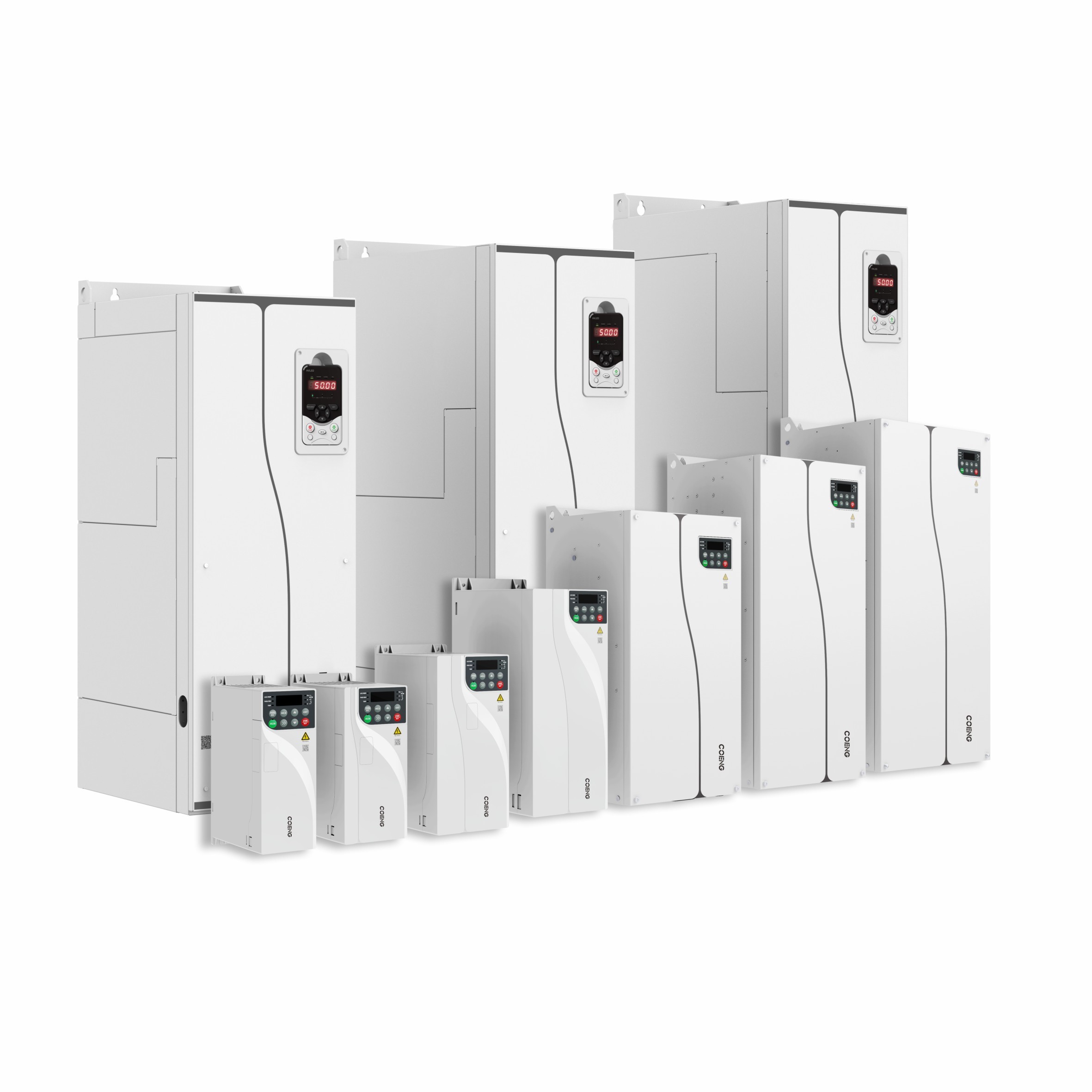

HV610 vinç VFD frekans dönüştürücü değişken frekans sürücüsü

HV610 Vinç Spesifik VFD Frekans Konvertörü Vinç için Değişken Frekans Sürücüsü

Ürün Açıklaması
HV610 serisi frekans konvertörü, kaldırma endüstrisi için geliştirilmiş özel bir frekans konvertörüdür. Kaldırma endüstrisindeki müşterilerin uygulama ihtiyaçlarını daha iyi karşılamak için ürünlerimiz kaldırma uygulamaları perspektifine dayanmaktadır ve salınım önleme kontrolü ve gevşeme önleme korumasını entegre eder. , kayan kanca koruması, fren kontrolü, yavaşlama sınırı, yük ve hız, makro parametreler ve diğer özel işlevler tek bir üründe bir araya getirilerek kaldırma ekipmanının güvenilir, verimli, güvenli ve istikrarlı çalışması tamamen sağlanır.

HV610 serisi frekans konvertörleri vinçlerde, döküm vinçlerinde, çelik bobin vinçlerinde, elektrikli palangalarda, kepçe makinelerinde, genel vinçlerde, liman vinçlerinde, köprü vinçlerinde, kule vinçlerinde, madencilik makinelerinde, petrol sondaj kulelerinde ve diğer kaldırma tiplerindeki yüklerde yaygın olarak kullanılabilir.

Ürün Özellikleri
Uzmanlaşma özellikleri
Sallanma önleyici kontrol
· Yayıcının salınım açısını, çalışma hızını kontrol ederek kontrol edin, böylece yayıcının salınımını bastırın ve düzgün kontrol ve verimli çalışma elde edin.
Yük ve hız
· Ekipmanın en iyi çalışma koşullarında çalışabilmesi için, verimlilik ve güvenliği göz önünde bulundurarak, mevcut yük değişikliklerine göre gerçek zamanlı olarak ekipman çalışma hızını ayarlayın.
Sürgü kancası koruması
· Frenleme işlemi sırasında kayan kanca algılanır ve kazaların önüne geçmek için motor çıkışının havada asılı kalması kontrol edilerek kayan kanca korunur.
Yavaşlama sınırı
· Yavaşlama sınırı ve durdurma sınırının işbirliğiyle basit konumlandırma elde edilir, böylece kontrol nesnesi önceden ayarlanmış güvenli alanda durur
Gevşek halat koruması
· Yukarı çıkarken sabit bir hızda çalışır ve ağır bir nesnenin bahsedilip bahsedilmediğini algılar. Ağır bir nesnenin bahsedilip bahsedilmediğini algılar ve daha sonra yavaşça hızlanarak sabit bir şekilde yükselir.
Çalıştırma kolu sıfır dönüş algılama
· Güç açıldığında, güç açıldıktan sonraki ilk anlık çalışmanın neden olduğu tehlikeyi önlemek için çalışma komutunun kabul edilip edilmeyeceğine karar vermek için çalışma kolunun durum bilgisi değerlendirilebilir.
Makro parametreleri
· Kaldırma parametresi makro ayar değerine göre ilgili kaldırma mekanizması seçilebilir, örneğin 0: kaldırma mekanizması, 1: çeviri mekanizması
Fren kontrolü
· Inverter'ın çalışması ve durması sırasında, frenleme frekansı ve akımı algılanarak yuvarlanma önlenerek kontrol edilir, böylece sistem performansı, güvenliği ve kararlılığı artırılır.
Çoklu motor anahtarlaması
· Dahili olarak 4 set motor parametresini destekler ve komut anahtarlama yoluyla 4 farklı motoru çalıştırabilir

Yüksek güvenilirlik
Yenilikçi bağımsız hava kanalı tasarımı
· Makinenin tamamı bağımsız hava kanalı tasarımına sahip olup, hassas komponentler hava kanalından izole edilmiştir, bu da ürünün çevreye uyumunu büyük ölçüde artırır.
· İnverterin içine toz ve yabancı maddelerin girmesini etkili bir şekilde önler ve elektriksel kısa devreler, komponent hasarı vb. kaynaklı arızaları önler.
Termal tasarım konseptleri ve profesyonel termal simülasyon analizi
· Tüm makinenin termal güvenilirliğini sağlamak için verimli ve doğru termal simülasyon platform yazılımını benimseyin
· Gelişmiş termal test ve doğrulama teknolojileri ve cihazları termal tasarımın teorik sonuçlarını etkili bir şekilde test eder.
Sıkı tüm makine sıcaklık artış testi
· Aşırı yük koşulları altında uzun vadeli güvenilir çalışmayı karşılamak için sıkı tam yük ve aşırı yük doğrulama test prosedürleri ve ayrıca temel bileşenler için sıkı sıcaklık artışı kabul standartları
· Tüm ürünler fabrikadan çıkmadan önce yüksek sıcaklık yük yaşlanmasına tabi tutulur, böylece kesinti cihazlarındaki dağınık arızalar etkili bir şekilde önlenir ve fabrikadan çıkmadan önce ürün kalitesi güvence altına alınır.
Konformal anti-boya otomatik püskürtme işlemi
· Konformal anti-boya otomatik püskürtme işlemi kullanılarak, farklı devre kartlarına göre farklı püskürtme stratejileri tasarlanabilir, böylece devre kartı püskürtmesinin tekdüzeliği ve ürün partilerinin tutarlılığı etkili bir şekilde sağlanır.

Yüksek uyum yeteneği
Geniş voltaj aralığı tasarımı
· Anma gerilimi: üç fazlı 380V～480V
· Giriş güç frekansı: (50Hz/60Hz) ±5%
· İzin verilen voltaj dalgalanma aralığı: -%15Vac～+%10Vac
Çok az dış müdahale
· Dahili C3 filtresi, inverterin çalışması sırasında ürettiği yüksek frekanslı harmonikleri etkili bir şekilde bastırabilir ve bu sayede şebeke gereksinimlerini karşılayabilir.Avrupa Birliği EN61800-3 standardı
· Basit ve kullanıcı dostu EMC çığır açan tasarımı, toprak kaçağı akımını etkili bir şekilde azaltabilir
yapısal tasarım
· Kitap tipi tasarım, geleneksel modellere kıyasla hacmi yaklaşık %40 oranında azaltır
· Tüm makinenin yan yana kurulumunu gerçekleştirebilir

Mükemmel performans
Kapsamlı motor tahrik teknolojisi
· Üç fazlı asenkron motorların ve kalıcı mıknatıslı senkron motorların tahrik kontrolünü destekler
· V/F kontrolü, açık döngü vektör, kapalı döngü vektör kontrolünü destekler
·Hız ve tork modu kontrolünü destekler
·Hız izleme işlevini destekler, daha küçük darbe akımı
Doğru motor kendi kendine öğrenme fonksiyonu
· Motor parametresinin kendi kendine öğrenilmesini doğru bir şekilde gerçekleştirebilir, çalıştırma ve hata ayıklamayı kolaylaştırabilir, kontrol doğruluğunu ve tepki hızını artırabilir.
· Çeşitli motor kendi kendine öğrenme işlevleri (dinamik, statik, statik + dinamik) dahil olmak üzere kapsamlı ve zengin kendi kendine öğrenme işlevleri
Dinamik kendi kendine öğrenme: Yük kendi kendine öğrenme özelliğinin kesilmesi gerekir, yüksek kontrol doğruluğu gereksinimlerinin olduğu durumlar için uygundur.
Statik kendi kendine öğrenme: Ekipman kurulduktan sonra dinamik kendi kendine öğrenmenin önlenmesi için motorun yükten ayrılamadığı durumlar için uygundur.
Kapsamlı motor kontrol modları
· V/F kontrol modu
· Açık döngü vektör (OLVC) kontrol modu
· Kapalı devre vektör (CLVC) kontrol modu
Büyük başlangıç ​​torku
· Açık döngü vektörü (OLVC): 0,5 Hz/150%
· Kapalı devre vektörü (CLVC): 0Hz/200%
Yüksek aşırı yük kapasitesi
· Aşırı yük kapasitesi: 60 saniye boyunca %150 nominal akım, 10 saniye boyunca %180 nominal akım

Kullanışlı tasarım
İşletim klavyesi
· 110 kW ve altı standart makineler dahili LED klavye ile gönderilir ve harici kablolamayı desteklemez. 132 kW ve üzeri standart makineler harici kablolamayı destekleyen dahili LED klavye ile gönderilir.
· 110 kW ve altı klavye harici girişi bağımsız bir LED klavye ile donatılabilir
· Operasyon klavyesi; parametre hata ayıklama, çalışma durumunu izleme, başlatma ve durdurma kontrolü, parametre kopyalama gibi fonksiyonlara sahiptir.
Çeşitli genişletilmiş işlevler
· Opsiyonel genişleme iletişim kartı Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP ve diğer veri yolu iletişimlerini destekler (SLOT1 genişleme kartı yuvası)
· Çeşitli kod plakası arayüz kartları için isteğe bağlı destek (SLOT2 genişletme kartı yuvası)
· I/O terminal genişletme kartı için isteğe bağlı destek (SLOT1 genişletme kartı yuvası, ayrıntılar için "İsteğe Bağlı Aksesuarlar" terminal açıklamasına bakın)
Not: İsteğe bağlı G/Ç terminal genişletme kartı ve iletişim genişletme kartı aynı genişletme kartı yuvasındadır ve aynı anda takılıp kullanılamazlar.
Çeşitli uygulama işlevlerini destekleyin
· Frekans dönüştürücüsü çalıştığında ve durduğunda, motor tutma freni kontrol edilebilir
· Çok hızlı kontrol fonksiyonu, kontrol terminalleri aracılığıyla 16 hızlı çalışmayı gerçekleştirir
· Sıfır servo fonksiyonu, motor CLVC modunda sıfır hız konum kilitlemesi elde edebilir
· Rastgele PWM derinliği motorun sert gürültüsünü iyileştirebilir
· Kodlayıcı arızalandığında otomatik olarak OLVC çalışmasına geçebilen kodlayıcı yedekli çalışma modu
Arkaplan hızlı hata ayıklama yazılımı
· İzleme, parametre düzenleme ve diğer işlevler hata ayıklamayı ve bakımı daha kolay hale getirir
· Olay kaydını ve arıza kaydını destekler, arızaları görünmez kılar
Güvenilir frenleme fonksiyonu
· DC frenleme fonksiyonu ile
· Tüm seriler standart olarak dahili fren ünitesiyle birlikte gelir
· Fren direncinin artırılmasıyla daha iyi frenleme etkisi elde edilebilirken, kullanıcının elektrik tesisatı alanından ve elektrik maliyetlerinden tasarruf sağlanır.
