Modbus RTU İletişim Arayüzü ve Nem Koruması ile Tek Fazlı VFD Inverter Değişken Frekans Sürücüsü

HV610 vinç özel VFD frekans dönüştürücü vinç için değişken frekans sürücüsü

Ürün Tanımı
HV610 serisi frekans dönüştürücü, kaldırma endüstrisi için geliştirilen özel bir frekans dönüştürücüdür.Ürünlerimiz kaldırma uygulamaları bakış açısına dayanıyor ve anti salınım kontrolü ve anti gevşeme korumasını entegre ediyor. , kaydırıcı kanca koruması, fren kontrolü, yavaşlama sınırı, yük ve hız, makro parametreler ve diğer özel fonksiyonlar güvenilir, verimli,kaldırma ekipmanlarının güvenli ve istikrarlı çalışması.

HV610 serisi frekans dönüştürücüleri, vinçlerde, döküm vinçlerinde, çelik sarmal vinçlerde, elektrikli kaldırıcılarda, yakalama makinelerinde, genel vinçlerde, liman vinçlerinde, köprü vinçlerinde, kule vinçlerinde yaygın olarak kullanılabilir.madencilik makineleri, petrol sondaj sistemleri ve diğer yük kaldırma türleri.

Ürün Özellikleri
Uzmanlık özellikleri
Salınım karşıtı kontrol
· Yayıcının salınım açısını kontrol ederek, sürüş hızını kontrol ederek yayıcının salınımını bastırarak ve sorunsuz kontrol ve verimli çalışma elde ederek kontrol edin.
Yük ve hız
· Ekipmanın en iyi çalışma durumunda çalışabilmesi için, verimliliği ve güvenliği göz önünde bulundurarak, donanımın çalışma hızını mevcut yük değişikliklerine göre gerçek zamanlı olarak ayarlayın
Kaydırma kanca koruması
Brekleme süreci sırasında kaydırma kancası algılanır ve kazaları önlemek için motor çıkışını ayakta tutmak için kontrol ederek kaydırma kancası korunur.
Yavaşlama sınırı
· Basit konumlandırma, yavaşlama sınırının ve durma sınırının işbirliğiyle elde edilir, böylece kontrol nesnesi önceden ayarlanmış güvenli alanda durur.
Serbest iplere karşı koruma
· Yükselirken, sabit bir hızla çalışır ve ağır nesnenin belirtildiğini tespit eder.
Çalışma kaldıracı sıfır dönüş algısı
· Açıldığında,çalıştırma kolu durum bilgisi, çalıştırıldıktan sonra ilk anlık işletimden kaynaklanan tehlikeden kaçınmak için çalıştırma komutunu kabul edip etmemek için değerlendirilebilir..
Makro parametreler
· Uyumlu kaldırma mekanizması kaldırma parametresi makro ayar değeri, örneğin 0: kaldırma mekanizması, 1: dönüşüm mekanizması ile seçilebilir.
Fren kontrolü
· Dönüştürücü çalıştırıldığında ve durduğunda, fren, yuvarlanmayı önlemek için frekans ve akımı algılarak kontrol edilir ve böylece sistem performansını, güvenliğini ve istikrarını artırır.

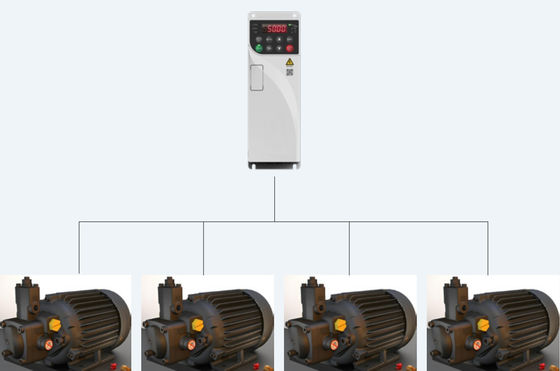

Çoklu motor anahtarlaması
· İçsel olarak 4 motor parametresi setini destekler ve komut değiştirme yoluyla 4 farklı motoru çalıştırabilir

Yüksek güvenilirlik
Yenilikçi bağımsız hava borusu tasarımı
· Tüm makine bağımsız bir hava borusu tasarımına sahiptir ve hassas bileşenler hava borusundan izole edilir, bu da ürünün çevreye uyumluluğunu büyük ölçüde artırır.
· Değiştiricinin içine toz ve kirliliklerin girmesini etkili bir şekilde önlemek ve elektrik kısa devre, bileşen hasarı vb. nedeniyle arızalardan kaçınmak.
Termal tasarım kavramları ve profesyonel termal simülasyon analizi
· Tüm makinenin termal güvenilirliğini sağlamak için verimli ve doğru bir termal simülasyon platformu yazılımı benimsemek
· Gelişmiş termal test ve doğrulama teknolojileri ve cihazları termal tasarımın teorik sonuçlarını etkili bir şekilde test eder
Sıkı tüm makine sıcaklık artışı testi
· Sıkı tam yükleme ve aşırı yükleme doğrulama test prosedürleri ve önemli bileşenler için sıkı sıcaklık artışı kabul standardları,Ekstrem yük koşullarında uzun süreli güvenilir çalışmayı karşılamak için
· Tüm ürünler fabrikadan çıkmadan önce yüksek sıcaklıklı yük yaşlanmasına maruz kalır.Uygulamaların dağılan arızalarının etkili bir şekilde önlenmesi ve fabrikadan ayrılmadan önce ürün kalitesinin sağlanması.
Konform anti boya otomatik püskürtme süreci
· Konform anti boya otomatik püskürtme işlemini kullanarak, farklı devre kartlarına göre farklı püskürtme stratejileri tasarlanabilir.Devre kartlarının püskürtülmesinin ve ürün partilerinin tutarlılığının etkili bir şekilde sağlanması

Yüksek uyarlanabilirlik
Geniş voltaj aralığı tasarımı
· İsimlendirilmiş voltaj: üç fazlı 380V~480V
· Giriş gücü frekansı: (50Hz/60Hz) ±5%
· İzin verilen voltaj dalgalanma aralığı: -15%Vac+10%Vac
Küçük bir dış müdahale
· Dahili C3 filtresi, çalışmalar sırasında inverter tarafından üretilen yüksek frekanslı harmonikleri etkili bir şekilde bastırabilir ve bu daAvrupa Birliği EN61800-3 standardı
· Basit ve EMC dostu çığır açan tasarım, toprak sızıntısı akımını etkili bir şekilde azaltabilir
Yapı tasarımı
· Kitap tipi tasarım, geleneksel modellere kıyasla yaklaşık% 40'lık bir boyut azaltma
· Tüm makinenin yan yana montajını gerçekleştirebilir

Mükemmel performans
Kapsamlı motor tahrik teknolojisi
· Üç fazlı asinkron motorların ve kalıcı mıknatıslı senkron motorların destekleme sürücü kontrolü
· V/F kontrolü, açık döngü vektörü, kapalı döngü vektörü kontrolünü destekle
·Destek hızı ve tork modunun kontrolü
·Hız takip işlevini destekle, daha küçük darbe akımı
Kesin motor kendi kendine öğrenme fonksiyonu
· Motor parametrelerini kendi kendine öğrenmeyi doğru bir şekilde gerçekleştirebilir, işletim ve hata ayıklamayı kolaylaştırabilir ve kontrol doğruluğunu ve yanıt hızını iyileştirebilir.
· Çeşitli motor kendi kendine öğrenme işlevleri (dinamik, statik, statik + dinamik) dahil olmak üzere kapsamlı ve zengin kendi kendine öğrenme işlevleri
Dinamik kendi kendine öğrenme: yük kendi kendine öğrenme, yüksek kontrol doğruluğu gereksinimleri olan durumlar için uygun olarak kesilmelidir.
Statik kendiliğinden öğrenme: Ekipmanın kurulduktan sonra dinamik kendiliğinden öğrenmeyi önlemek için motoru yükten ayırılamayan durumlar için uygundur.
Kapsamlı motor kontrol modları
· V/F kontrol modu
· Açık döngü vektörü (OLVC) kontrol modu
· Kapalı döngü vektörü (CLVC) kontrol modu
Büyük başlangıç tork
· Açık döngü vektörü (OLVC): 0.5Hz/150%
· Kapalı döngü vektörü (CLVC): 0Hz/200%
Yüksek aşırı yük kapasitesi
· Aşırı yükleme kapasitesi: 60'lar için % 150 nominal akım, 10'lar için % 180 nominal akım

Uygun tasarım

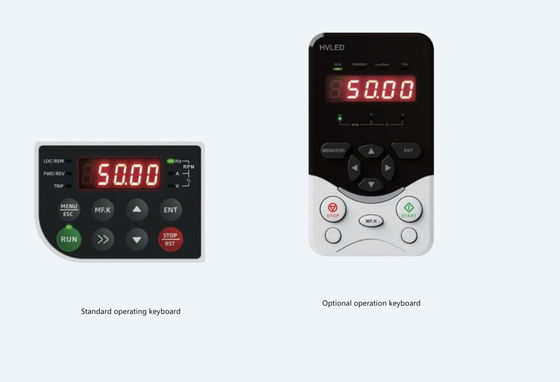

Çalışma klavyesi
· 110kW ve altındaki standart makineler, yerleşik bir LED klavye ile birlikte sunulur ve harici kablolama desteklenmez.132kW ve üstündeki standart makineler, harici kablolamayı destekleyen yerleşik bir LED klavye ile birlikte satılır.
· 110kW ve alt klavye harici giriş bağımsız bir LED klavye ile donatılabilir
· İşlem klavyesi, hata ayıklama parametreleri, çalışma durumunun izlenmesi, başlatma ve durdurma kontrolü ve kopyalama parametreleri gibi işlevlere sahiptir.
Çeşitli genişletilmiş fonksiyonlar
· Seçenek genişleme iletişim kartı Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP ve diğer otobüs iletişimlerini destekler (SLOT1 genişleme kartı yuvası)
· Çeşitli kod plaka arayüz kartları için isteğe bağlı destek (SLOT2 genişleme kart yuvası)
· I / O terminal genişleme kartı için isteğe bağlı destek (SLOT1 genişleme kart yuvası, ayrıntılar için "İsteğe bağlı aksesuarlar" terminal açıklamasına bakın)
Not: İ/Ç terminal genişleme kartı ve iletişim genişleme kartı aynı genişleme kartı yuvasında bulunur ve aynı anda kurulamaz ve kullanılamaz.
Çeşitli uygulama fonksiyonlarını destekler
· Frekans dönüştürücü çalıştırıldığında ve durdurulduğunda, motor tutma frenini kontrol edebilirsiniz
· Çok hızlı kontrol fonksiyonu, kontrol terminalleri aracılığıyla 16 hızlı işlev gerçekleştirir
· Sıfır servo fonksiyonu, motor CLVC modunda sıfır vitesli konum kilitlenmesini sağlayabilir
• Rastgele PWM derinliği motorun sert gürültüsünü artırabilir
· Kodlayıcı artan işletim modu, kodlayıcı arızalanırsa otomatik olarak OLVC işlevine geçebilir
Arkaplan hızlı hata ayıklama yazılımı
· İzleme, parametreler düzenleme ve diğer işlevler hata ayıklama ve bakımı daha uygun hale getirir
· Hataları görünmez kılan olay kaydını ve hata kaydını destekler
Güvenilir fren fonksiyonu
DC fren fonksiyonu ile
· Tüm serilerde standart olarak yerleşik fren ünitesi bulunur.
· Fren direncini arttırmak, kullanıcının elektrik kurulum alanını ve elektrik maliyetlerini tasarruf ederken daha iyi bir fren etkisi sağlayabilir.


Teknik Özellik
