Kötü ortamlar için IP20 VFD -25°C'den 55°C'ye kadar çalışma ve yüksek irtifa uyumluluk nem 15%-95%

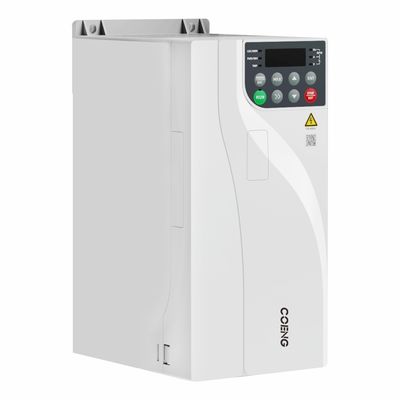

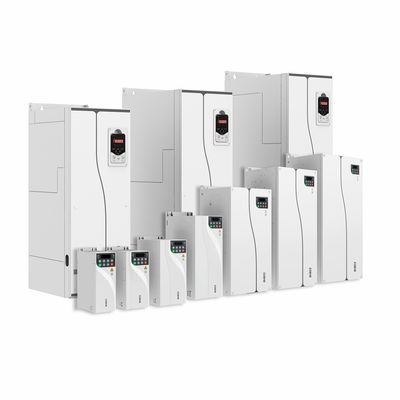

Vinç için HV610 Vinç VFD Frekans Dönüştürücü Değişken Frekans Sürücüsü

Ürün Açıklaması
HV610 serisi frekans dönüştürücü, kaldırma endüstrisi için geliştirilen özel bir frekans dönüştürücüdür. Kaldırma sektöründeki müşterilerin uygulama ihtiyaçlarını daha iyi karşılamak için ürünlerimiz, kaldırma uygulamalarının perspektifine dayanmakta ve engelleme önleme kontrolü ve aşama karşıtı korumayı entegre etmektedir. , kayar kanca koruması, fren kontrolü, yavaşlama sınırı, yük ve hız, makro parametreler ve diğer özel fonksiyonlar bire entegre edilir ve kaldırma ekipmanının güvenilir, verimli, güvenli ve kararlı çalışmasını tamamen sağlar.

HV610 Serisi frekans dönüştürücüler, vinçlerde, döküm vinçleri, çelik bobin vinçleri, elektrikli vinçler, kapma makineleri, genel vinçler, liman vinçleri, köprü vinçleri, kule vinçleri, madencilik makineleri, petrol delme kuleleri ve diğer kaldırma türlerinde yaygın olarak kullanılabilir.

Ürün özellikleri
Uzmanlaşma özellikleri
Sarkan Karşıtı Kontrol
· Sürme hızını kontrol ederek yayıcının salınım açısını kontrol edin, böylece yayıcının salınımını bastırın ve düzgün kontrol ve verimli çalışma sağlayın.
Yük ve hız
· Ekipman çalışma hızını gerçek zamanlı olarak, verimliliği ve güvenliği dikkate alarak, mevcut yük değişikliklerine göre ayarlayın, böylece ekipman en iyi çalışma durumda çalışabilir
Slayt kanca koruması
· Kayan kanca fren işlemi sırasında tespit edilir ve kayma kancası, kazaları önlemek için motor çıkışının havada vurularak kontrol edilmesiyle korunur.
Yavaşlama sınırı
· Kontrol nesnesinin önceden ayarlanmış güvenli alanda durması için yavaşlama limiti ve durdurma limitinin işbirliği ile basit konumlandırma elde edilir.
Karşıtı halat koruması
· Yukarı çıkarken, sabit bir hızda çalışır ve ağır nesnenin bahsedilip belirtilmediğini tespit eder. Ağır nesnenin bahsedilip belirtilmediğini tespit eder ve daha sonra sürekli yükselmek için yavaşça hızlanır.
Çalıştırma kolu sıfır dönüş algılama
· Devam ederken, işletme kolunun durum bilgileri, açıldıktan sonra ilk anlık işlemin neden olduğu tehlikeyi önlemek için çalışan komutu kabul edip etmeyeceğini seçmeye karar verilebilir.
Makro parametreler
· Karşılık gelen kaldırma mekanizması, 0: Kaldırma Mekanizması, 1: Çeviri Mekanizması gibi kaldırma parametresi makro ayar değerine göre seçilebilir.
Fren kontrolü
· İnvertör başladığında ve durduğunda, fren, yuvarlanmayı önlemek için frekans ve akımı tespit ederek kontrol edilir, böylece sistem performansını, güvenlik ve stabiliteyi iyileştirir.

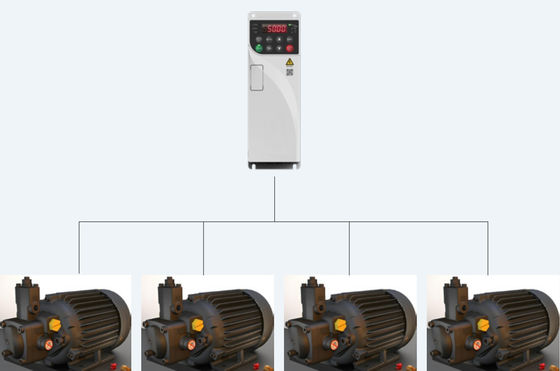

Çoklu Motor Değiştirme
· 4 set motor parametresini dahili olarak destekler ve komut anahtarlama yoluyla 4 farklı motor kullanabilir

Yüksek güvenilirlik

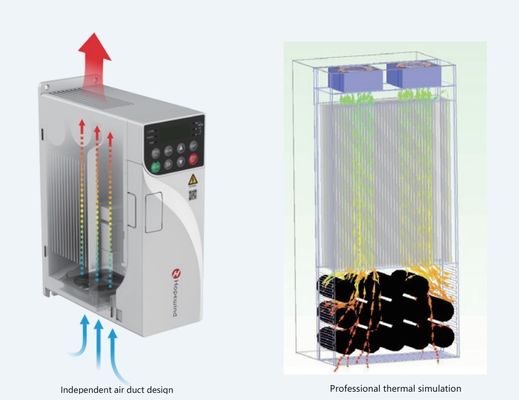

Yenilikçi bağımsız hava kanalı tasarımı
· Tüm makine bağımsız bir hava kanalı tasarımına sahiptir ve hassas bileşenler hava kanalından izole edilir, bu da ürünün çevreye uyarlanabilirliğini büyük ölçüde geliştirir.
· Toz ve safsızlıkların invertörün içine girmesini etkili bir şekilde önleyin ve elektrikli kısa devrelerin, bileşen hasarının vb.
Termal tasarım kavramları ve profesyonel termal simülasyon analizi
· Tüm makinenin termal güvenilirliğini sağlamak için verimli ve doğru termal simülasyon platform yazılımı benimseyin
· Gelişmiş termal test ve doğrulama teknolojileri ve cihazlar, termal tasarımın teorik sonuçlarını etkili bir şekilde test edin
Titiz Bütün Makine Sıcaklığı Artış Testi
· Aşırı yük koşulları altında uzun süreli güvenilir çalışmayı karşılamak için, anahtar bileşenler için sıkı sıcaklık artışı kabul standartlarının yanı sıra titiz tam yük ve aşırı yük doğrulama testi prosedürleri
· Tüm ürünler, fabrikadan ayrılmadan önce yüksek sıcaklık yük yaşlanmasına maruz kalır, fabrikadan ayrılmadan önce dağınık başarısızlık başarısızlıklarını etkili bir şekilde önler ve ürün kalitesini sağlar.
Konform anti-pain otomatik püskürtme işlemi
· Konformal anti-boyanın otomatik püskürtme işlemini kullanarak, farklı devre kartlarına göre farklı püskürtme stratejileri tasarlanabilir, devre kartı püskürtmesinin tekdüzeliğini ve ürün partilerinin tutarlılığını etkili bir şekilde sağlayabilir.

Yüksek uyarlanabilirlik
Geniş Gerilim Aralığı Tasarımı
· Nominal Voltaj: Üç fazlı 380V ～ 480V
· Giriş Gücü Frekansı: (50Hz/60Hz) ±% 5
· İzin verilen voltaj dalgalanma aralığı: -15%VAC ～+%10 VAC
Küçük dış parazit
· Dahili C3 filtresi, işletim sırasında invertör tarafından üretilen yüksek frekanslı harmonikleri etkili bir şekilde bastırabilir veAvrupa Birliği EN61800-3 Standart
· Basit ve dostça EMC çığır açan tasarımı, zemin sızıntısı akımını etkili bir şekilde azaltabilir
yapısal tasarım
· Kitap tipi tasarım, hacmi geleneksel modellere kıyasla yaklaşık% 40 azaltıyor
· Tüm makinenin yan yana kurulumunu gerçekleştirebilir

Mükemmel performans
Kapsamlı Motor Sürücü Teknolojisi
· Üç fazlı asenkron motorların ve kalıcı mıknatıs senkron motorlarının tahrik kontrolünü desteklemek
· V/F kontrolü, açık döngü vektörü, kapalı döngü vektör kontrolü
· Destek hızı ve tork modu kontrolü
· Destek hız izleme işlevi, daha küçük darbe akımı
Doğru motor kendi kendine öğrenme işlevi
· Motor parametresi kendi kendine öğrenmeyi doğru bir şekilde gerçekleştirebilir, çalışma ve hata ayıklamayı kolaylaştırabilir ve kontrol doğruluğunu ve yanıt hızını artırabilir.
· Çeşitli motor kendi kendine öğrenme işlevleri (dinamik, statik, statik + dinamik) dahil olmak üzere kapsamlı ve zengin kendi kendine öğrenme işlevleri
Dinamik Kendinden Öğrenme: Yükün kendi kendine öğrenme bağlantısı kesilmeli, yüksek kontrol doğruluğu gereksinimlerine sahip durumlar için uygun olmalıdır.
Statik Kendinden Öğrenme: Ekipman kurulduktan sonra dinamik kendi kendine öğrenmeyi önlemek için motorun yükten ayrılamadığı durumlar için uygundur.
Kapsamlı motor kontrol modları
· V/F Kontrol Modu
· Açık Döngü Vektörü (OLVC) Kontrol Modu
· Kapalı Döngü Vektörü (CLVC) Kontrol Modu
Büyük başlangıç ​​torku
· Açık Döngü Vektörü (OLVC): 0.5Hz/% 150
· Kapalı Döngü Vektörü (CLVC): 0Hz/% 200
Yüksek yük kapasitesi
· Aşırı yük kapasitesi: 60'lar için% 150 derecelendirilmiş akım, 10'lar için% 180 derecelendirilmiş akım

Uygun tasarım
Çalışma klavyesi
· 110kW ve aşağıdaki standart makineler yerleşik bir LED klavye ile gönderilir ve harici kablolamayı desteklemez. 132kW ve üstü standart makineler, harici kablolamayı destekleyen yerleşik bir LED klavye ile gönderilir.
· 110kW ve Klavyenin Altında Harici Giriş Bağımsız LED klavye ile donatılabilir
· İşletim klavyesi, hata ayıklama parametreleri, çalışma durumunu izleme, deneme ve durdurma kontrolü ve parametreleri kopyalama gibi işlevlere sahiptir.
Çeşitli genişletilmiş işlevler
· İsteğe bağlı genişletme iletişim kartı, Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, Ethercat, Ethernet/IP ve diğer veri yolu iletişimlerini destekler (SLOT1 Genişletme Kartı Yuvası)
· Çeşitli kod plakası arayüz kartları için isteğe bağlı destek (SLOT2 genişletme kartı yuvası)
· G/Ç terminal genişletme kartı için isteğe bağlı destek (SLOT1 genişletme kartı yuvası, bkz. "İsteğe bağlı aksesuarlar" Terminal Açıklama Ayrıntılar için)
Not: İsteğe bağlı G/Ç terminal genişletme kartı ve iletişim genişletme kartı aynı genişletme kartı yuvasındadır ve aynı anda kurulamaz ve kullanılamazlar.
Çeşitli uygulama işlevlerini destekleyin
· Frekans dönüştürücü başladığında ve durduğunda, motor tutma freni kontrol edilebilir
· Kontrol terminalleri yoluyla 16 vitesli işlem gerçekleştiren çok hızlı kontrol fonksiyonu
· Sıfır servo fonksiyonu, motor CLVC modunda sıfır hızlı konum kilitleme elde edebilir
· Rastgele PWM derinliği, motorun sert gürültüsünü iyileştirebilir
· Enkoder başarısız olduğunda OLVC işlemine otomatik olarak geçebilen Enkoder Gereksiz İşlem Modu
Arka plan hızlı hata ayıklama yazılımı
· İzleme, parametre düzenleme ve diğer işlevler hata ayıklama ve bakımı daha uygun hale getirir
· Etkinlik kaydını ve hata kaydını destekler, hataları görünmez hale getirir
Güvenilir fren işlevi
· DC fren işlevi ile
· Tüm seriler, dahili fren ünitesi ile standart olarak gelir
· Fren dirençinin arttırılması, kullanıcının elektrik kurulum alanını ve elektrik maliyetlerini kaydederken daha iyi frenleme etkisi elde edebilir.


Teknik özellikler
